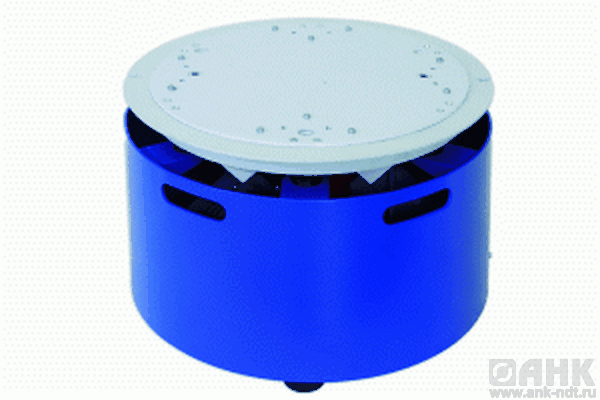

Описание вибропривода ВП 50
Вибропривод ВП 50 предназначен для сообщения колебаний установленным на него изделиям – ситам анализаторов и грохотов.
Виброприводы — оборудование лабораторного класса, которое применяется в различных отраслях промышленности, в том числе: горнодобывающей, металлургической, строительной, пищевой, химической и фармацевтической.
Описание устройства
В состав вибропривода входят: корпус, платформа, пружины, дебалансы и электродвигатели.
Платформа выполнена в виде круглой плиты и установлена на корпусе через пружины. На нижнем торце платформы приварены кронштейны с смонтированными в них дебалансными вибраторами. Оси вибраторов размещены под углом к платформе и скрещиваются в пространстве. Вращающий момент от электродвигателей передается на вибраторы через лепестковые муфты.
Принцип работы
При включении вибропривода в сеть электродвигатели вращают дебалансные вибраторы, которые придают платформе (с установленными на ней элементами) винтовые возвратно-поступательные колебания с частотой вращения вибраторов. Данный вид колебаний обеспечивает движение частиц рассеиваемого материала по спирали от центра к периферии сита по просеивающей поверхности. Амплитуда колебаний зависит от массы закрепленных на платформе элементов технологического оборудования и массы загружаемого материала.
Примеры применения
Цемент, песок, полимеры, стекло, уголь, графит.
Достоинства:
- Возможность использования виброприводов как в составе анализаторов и грохотов, так и в качестве самостоятельных изделий – вибростолов;
- Возможность установки комплектов сит различных диаметров: сита С 12/38, С 20/38, С 20/50, С 20/100, С 30/50, С 30/100, С 50/70, 4 колонки сит С 20/38 и С 20/50.
- Эффективный рассев за счет винтовых возвратно-поступательных колебаний платформы;
- Пониженный уровень шума при работе за счет применения эластичных приводных элементов;
- Низкое энергопотребление.
Технические характеристики ВП 50:
Суммарная масса элементов технологического назначения, устанавливаемых на плите привода (включая пробы материала), кг, не более | 100 |
Амплитуда (полуразмах) колебаний плиты привода в зависимости от массы установленных на плиту элементов, мм | 2,0-4,0 |
Частота колебаний плиты, кол./мин | 1500 |
Мощность электродвигателей, кВт | 2х0,37 |
Напряжение питающей сети, 50 Гц, В | 220/380 |
Габаритные размеры, мм (длина х ширина х высота) | 570х560х365 |
Масса, кг | 70 |
