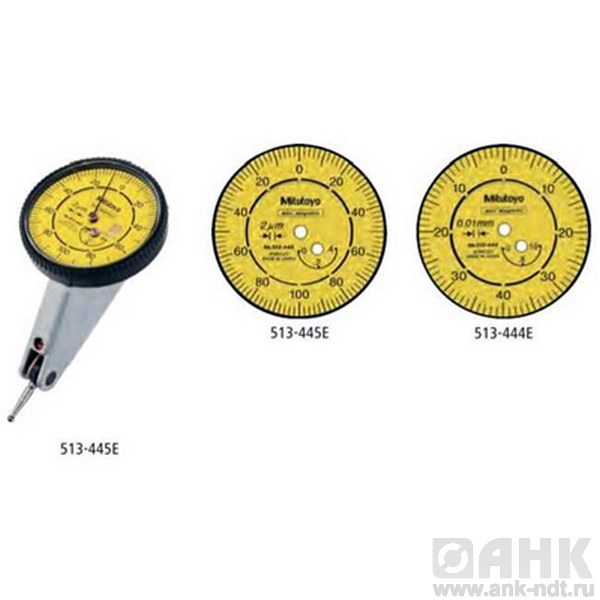

Описание индикаторов рычажно-зубчатых бокового типа (с наклоном шкалы 20°) Серия 513
Индикаторы удобны для использования в труднодоступных местах.
Отличительные особенности:
- Конструкция индикаторов облегчает доступ к местам, недоступным для обычных индикаторов
- Двунаправленное действие с автоматической инверсией направления измерения
- Цельный ободок и стекло циферблата обеспечивает надёжную защиту от воды и пыли
- Безбликовое стекло циферблата с покрытием от царапин
- Вращаемая шкала для легкой установки прибора на нуль
- Подшипники на камнях и прецизионные шестерни для плавного, точного движения и быстрого отклика
Функции:
| | 513-444E 513-445E | 513-444T 513-445T |
| Подшипники на камнях | • | • |
| Соосный счётчик оборотов | • | |
| Немагнитный | • | • |
Технические характеристики индикаторов рычажно-зубчатых бокового типа:
Метрические
Базовый набор
| Диапа зон [мм] | Измерительное усилие [Н] | Цена деления | Шкала | fe [мкм] | fu [мкм] | fges [мкм] | Твердосплав. измер-ный рычаг ⌀ 2 мм № | L [мм] | Масса [г] |
| 0,4 | ≤ 0,3 | 0,002 мм | 0-100-0 | 5 | 3 | 10 | 103010 | 14,7 | 48 |
| 1.6 | ≤ 0,3 | 0,01 мм | 0-40-0 | 10 | 3 | 13 | 103006 | 20,9 | 48 |
Полный набор
| Диапа зон [мм] | Измерительное усилие [H] | Цена деления | Шкала | fe [мкм] | fu [мкм] | fges [мкм] | Твердосплав. измер-ный рычаг ⌀ 2 мм № | L [мм] | Масса [г] |
| 0,4 | ≤ 0,3 | 0,002 мм | 0-100-0 | 5 | 3 | 10 | 103010 | 14,7 | 48 |
| 1,6 | ≤ 0,3 | 0,01 мм | 0-40-0 | 10 | 3 | 13 | 103006 | 20,9 | 48 |
