Описание DSG3030 генератора сигналов высокочастотного

Доставка во все регионы РФ

Краткие технические характеристики:

Генератор сигналов высокочастотный. Частотный диапазон: 9 кГц…3 ГГц. Точность 0,5 ppm (5 ppb - опция OCXO-A08). Старение <1ppm/год (<30 ppb/год - опция OCXO-A08). Разрешение 0,01 Гц. Амплитуда вых.сигнала: -130 дБм…+13 дБм ( установка -140 дБм…+25 дБм). Фазовый шум <-120дБн/Гц@20кГц. Свипирование ипо частоте и амплитуде. Встроенный модулирующий генератор.
Режимы модуляции: АМ, ЧМ, ФМ, импульсная, I/Q модуляция (опция IQ-DSG3000). Импульсный генератор и генератор паттернов (опция PUG-DSG3000) Интерфейсы USB-host/device, LAN (LXI), GPIB. Дисплей 4,3" TFT(480x272).
Размеры: 364х112х420 мм. Вес: 6,4 кг

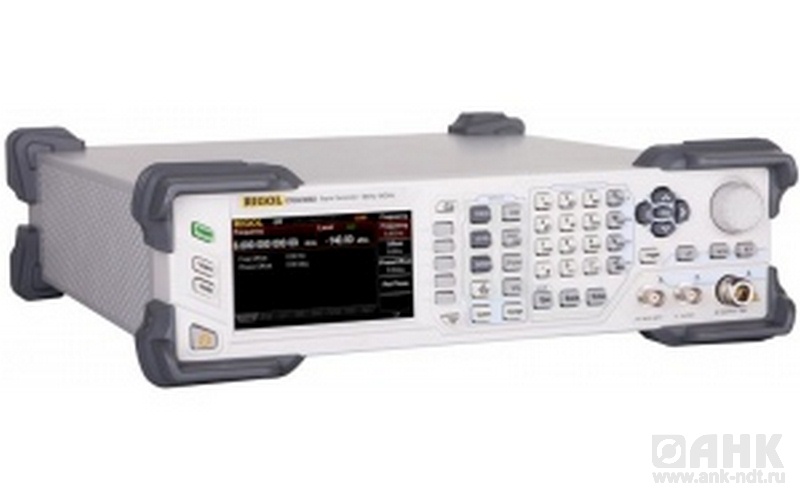

Генератор сигналов высокочастотный Rigol DSG3030 способен формировать ВЧ и РЧ сигналы в диапазоне частот от 9 кГц до 3 ГГц. Такой диапазон частот обеспечивает генератору сигналов Rigol DSG3030 широкую область применения при разработке и тестировании потребительской электроники, средств связи, аудио- и видеотехники и др. Помимо СВЧ генератора, модулятора и генератора импульсов, генератор сигналов Rigol DSG3030 опционально может иметь входы и выходы векторной I/Q модуляции. Благодаря возможности дистанционного управления генератором сигналов Rigol DSG3030 по интерфейсу LAN (LXI) его можно использовать в измерительных лабораториях любой конфигурации.

Технические характеристики

Характеристика		Значение
ЧАСТОТА
Частотные характеристики
Диапазон частот		9 кГц ~ 3 ГГц
Разрешение		0,01 Гц
Скорость переключения		<10 мс (типичное)
Фазовый сдвиг		настраиваемый, с шагом 0,01°
Частотные диапазоны
Частотные диапазоны	Значение частоты	N
1 2 3 4 5 6 7 8	f ≤ 23,4375 МГц 23,4375 МГц < f ≤46,875 МГц 46,875 МГц < f ≤ 93,75 МГц 93,75 МГц < f ≤ 187,5 МГц 187,5 МГц< f ≤ 375 МГц 75 МГц< f ≤ 750 МГц 750 МГц< f ≤ 1500 МГц 1500 МГц < f ≤ 3000 МГц	1 0,03125 0,06625 0,125 0,25 0,5 1 2
Внутренний источник опорной частоты
Частота опорного генератора		10 МГц
Температурная стабильность (0°С ~ 50°С)		<0,5 ppm <5 ppb (с опцией OCXO-A08)
Старение		<1 ppm / год <30 ppb / год (с опцией OCXO-A08)
Выход внутреннего опорного генератора	Частота	10 МГц
	Уровень	+8 дБ (типичное)
	Выходной импеданс	50 Ом (номинальное)
	Вход для внешнего опорного генератора	Частота	10 МГц
Уровень		0дБ ...+10 дБ (типичное)
Входной импеданс		50 Ом (номинальное)
Максимальная девиация		±5 ppm
Максимальная девиация		±5 ppm			Свипирование по частоте
Рабочие режимы		пошаговое, по списку
Режим		одиночное, непрерывное
Диапазон		полный
Форма		треугольник, пила
Шаг изменения		линейный, логарифмический
Количество точек		пошаговое: 2...65535 по списку: 1...6001
Временной диапазон		20 мс...100 с
Запуск		Авто, ручной, внешний, по шине (GPIB, USB, LAN)
Спектральный состав
Гармонические искажения (CW режим, 1 МГц < f ≤ 3 ГГц, уровень ≤+13 дБм)		< -30 дБн
Субгармонические искажения (CW режим, f ≤ 3 ГГц)		< -65 дБн; < -80 дБн (типичное)
Негармонические искажения (CW режим, уровень >-10дБм, отстройка >10 кГц)	f ≤ 1,5 ГГц	< -64 дБн; < -70 дБн (типичное)
	1,5 ГГц < f ≤ 3 ГГц	< -58 дБн; < -64 дБн (типичное)
Собственный фазовый шум (CW режим, измер.диапазон 1 Гц, отстройка 20 кГц)	f = 100 МГц	< -120 дБн/Гц (типичное)
	f = 1 ГГц	< -108 дБн/Гц; < -110 дБн/Гц (типичное)
	f = 3 ГГц	< -102 дБн/Гц; < -104 дБн/Гц (типичное)
Общие искажения (CW режим, RMS f= 1ГГц)	0,3 кГц...3 кГц	< 5 Гц скз, <1 кГц скз (типичное)
Общие искажения (CW режим, RMS f= 1ГГц)	0,03 кГц...20 кГц	< 30 Гц скз, <8 Гц скз (типичное)
УРОВЕНЬ
Диапазон установки
		Нормированное значение		Устанавливаемое значение
Максимальный выходной уровень	9 кГц ≤ f < 100 кГц	+7 дБм		+10 дБм
	100 кГц ≤ f < 1 МГц	+13 дБм		+15 дБм
	1 МГц ≤ f < 3 ГГц	+13 дБм		+25 дБм
Минимальный выходной уровень	9 кГц ≤ f < 100 кГц	-110 дБм		-120 дБм
Минимальный выходной уровень	100 кГц < f ≤3 ГГц	-130 дБм		-140 дБм
Абсолютная неопределенность
		+13 ~ -60 дБм	-60 ~ -110 дБм	-110 ~ -130 дБм
Погрешность установки уровня	9 кГц ≤ f < 100 кГц	≤0,5 дБ (тип.)	≤0,7 дБ (тип.)
Погрешность установки уровня	100 кГц < f ≤3 ГГц	≤0,7 дБ ≤0,5 дБ (тип.)	≤0,9 дБ ) ≤0,5 дБ (тип.)	≤0,7 дБ (тип.)
КСВН		≤1,8 (типичное)
Установка уровня		< 5 %
Время установки (ALC=on, частота фиксирована, 20°С ~ 30°С)		≤5 мс (типичное)
Непрерывный режим настройки уровня (ATT-фиксирован, ALC=on, уровень -110 дБм...+13 дБм		>20 дБ (типичное)
Обратная мощность
Макс. обратная мощность		50 В DC - макс. напряжение постоянного тока 10 Вт (1 МГц < f ≤ 3 ГГц)
Свипирование по апмлитуде
Рабочие режимы		пошаговое, по списку
Режим		одиночное, непрерывное
Диапазон		полный уровень
Форма		треугольник, пила
Шаг изменения		линейный, логарифмический
Количество точек		пошаговое: 2...65535 по списку: 1...6001
Временной диапазон		20 мс...100 с
Запуск		Авто, ручной, внешний, по шине (GPIB, USB, LAN)
ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF)
Формы сигнала		синус, меандр, треугольник, пила, свипирование (синус)
Частотный диапазон	синус, свипирование (синус)	0,1 Гц ~ 1 МГц
	меандр	0,1 Гц ~ 20 кГц
	треугольник, пила	0,1 Гц ~ 100 кГц
Разрешение		0,01Гц
Выходное напряжение	Диапазон установки	1 мВ ~ 3 В
Выходное напряжение	Разрешение	1 мВ
Свипирование (синус)	Режим	Однократный, непрерывный
	Время	1 мс ~ 1000 с
	Форма	треугольник, пила
	Запуск	Авто, ручной, внешний, по шине (GPIB, USB, LAN)
Выходной импеданс		50 Ом (номинал)
МОДУЛЯЦИЯ
Амплитудная модуляция (АМ)
Источник		внутренний, внешний, внутренний + внешний
Глубина		0 % ~ 100 %
Разрешение		0,1 %
Погрешность установки глубины АМ (fмод = 1 кГц)		<4 %уст.значения + 1 %
Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм)		<3 % (типичное)
Неравномерность АЧХ		< 3 дБ (номинал.)
Частотная модуляция (ЧМ)
Источник		внутренний, внешний, внутренний + внешний
Девиация		N x 1 МГц (номинал.)
Разрешение		<0,1 % девиации или 1 Гц, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим)		<2 %уст.значения + 20 Гц
Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц)		<2 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц)		< 3 дБ (номинал.)
