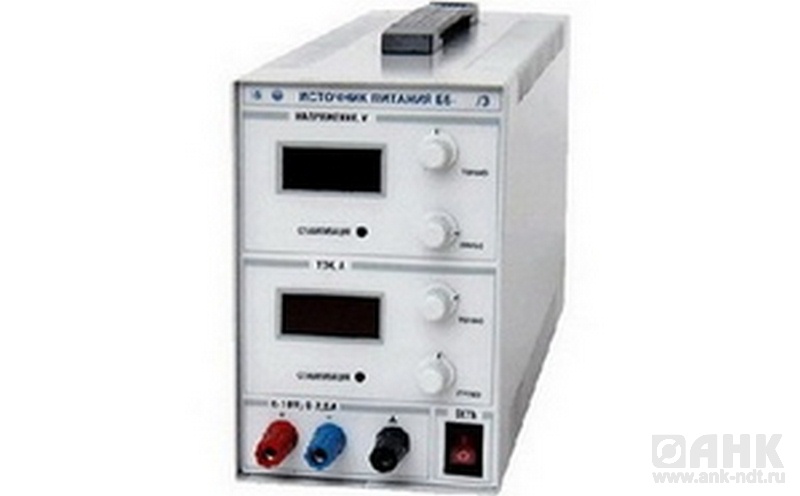

Описание Б5-78/7 — источника питания постоянного тока
Источник питания Б5-78/7 предназначен для использования при разработке, производстве и настройке радиоэлектронной аппаратуры.
Изделие Б5-78/7 так же может быть использовано для питания бытовой радиоаппаратуры, демонстрационных приборов, проведения опытов по химии, физике, электротехнике , в лабораторных исследованиях, зарядки аккумуляторов.
Источник питания Б5-78/7 имеет: трёхразрядные цифровые индикаторы, грубую и точную установку тока и напряжения, индикацию режима ограничения выходного тока или напряжения.
Технические характеристики источника питания Б5-78/7
| Параметр | Значение |
| Uмакс, В | 50 |
| Iмакс, А | 2,5 |
| Нестабильность выходного напряжения при изменении температуры, мВ | 150 |
| Нестабильность выходного тока при изменении температуры, мА | 25 |
| Нестабильность выходного напряжения от времени (дрейф), мВ | 300 |
| Нестабильность выходного тока от времени (дрейф), мА | 50 |
| Погрешность индикации выходного напряжения, В | ±0,3 |
| Погрешность индикации выходного тока, А | ±(0,04 - 0,06) |
| Погрешность индикации выходного напряжения в рабочих условиях, В | 0,45 |
| Погрешность индикации выходного тока в рабочих условиях, А | 0,06 - 0,075 А |
| Нестабильность выходного напряжения от изменения напряжения питающей сети, % | 0,02 |
| Нестабильность выходного тока от изменения напряжения питающей сети, % | 0,05 |
| Нестабильность выходного напряжения при изменении тока нагрузки, % | 0,03 |
| Нестабильность выходного тока при изменении напряжения на нагрузке, % | 0,2 |
| Пульсации выходного напряжения, мВ | 0,5 |
| Пульсации выходного тока, % | 0,1 |
| Максимальное отклонение выходного напряжения (выброс), В | 1 |
| Время установления выходного напряжения, мкс | 100 |
| Отклонение выходного напряжения при включении, выключении, В | 1 |
| Электрическое сопротивления изоляции цепей, МОм | 7 |
| Общие характеристики | |
| Питание | 220 В, 50 Гц |
| Потребляемая мощность, В · А | 320 |
| Габаритные размеры (HxWxD) | 115х185х360 мм |
| Масса, кг: | 5,5 |
