Ультразвуковой дефектоскоп УД3-103ВД PELENG в Астрахани

Описание ультразвукового дефектоскопа УД2-102ВД PELENG

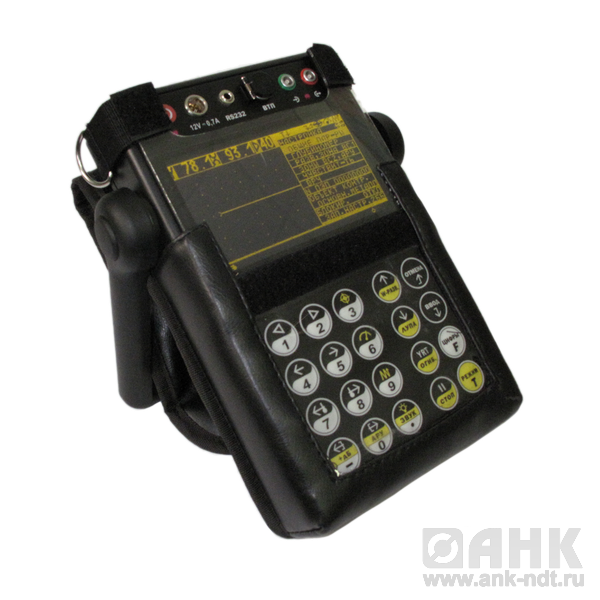

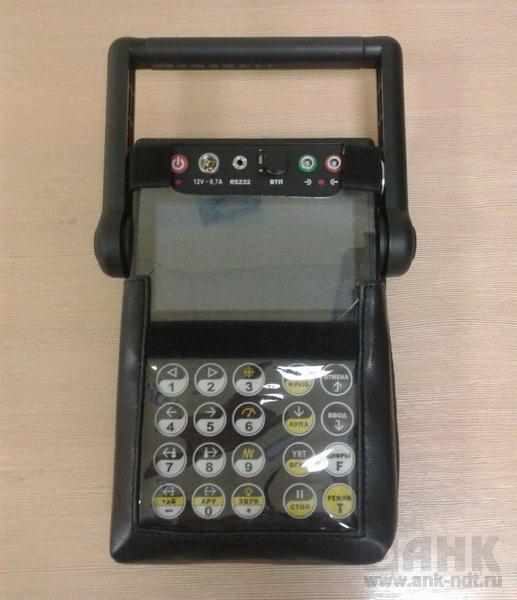

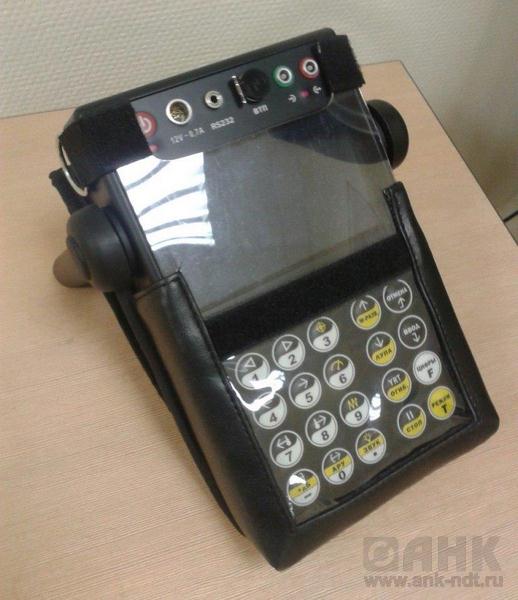

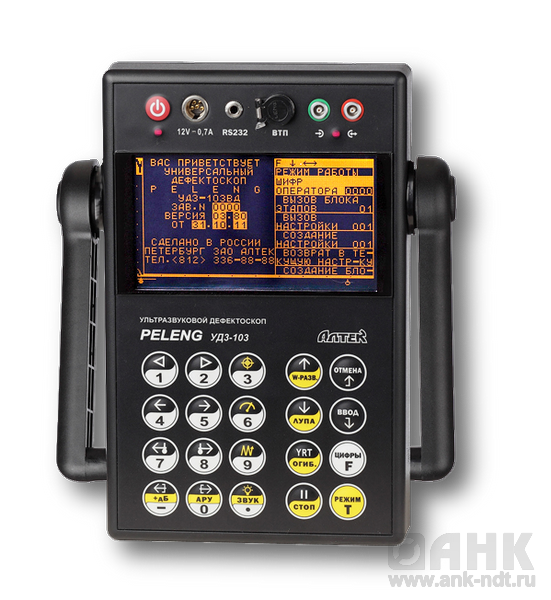

Ультразвуковой дефектоскоп УД3-103ВД - это модификация в семействе дефектоскопов «PELENG», обеспечивающая возможность комбинированного контроля с использованием ультразвуковой и вихретоковой технологии выявления дефектов. Энергонезависимая память дефектоскопа позволяет хранить настройки, протоколы разверток и отчеты о контроле, обеспеченные кодовой защитой от несанкционированного изменения параметров или удаления. Реализована также возможность подключения дефектоскопа к персональному компьютеру для сохранения результатов контроля в единой базе данных.

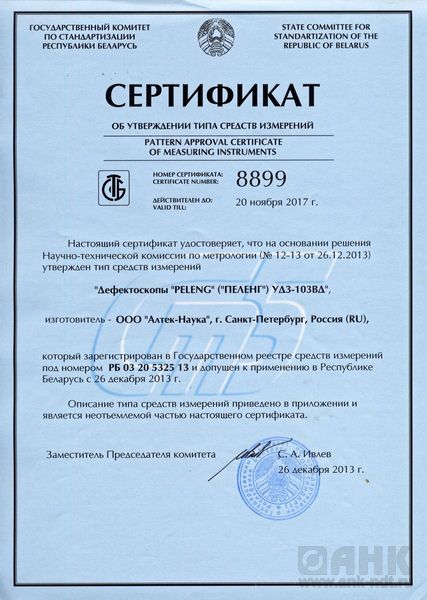

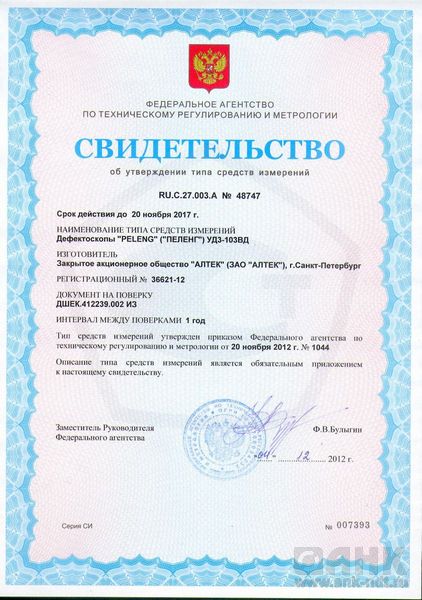

Дефектоскоп УД3-103 выпускается в нескольких версиях, адаптированных для использования прибора в газовой, нефтяной и судостроительной промышленности, а также в версии «универсальная» - как дефектоскоп общего назначения. Все дефектоскопы семейства «PELENG» официально разрешены к использованию в качестве приборов неразрушающего контроля на территории России, Украины, Беларуси и Казахстана.

Специализированные версии:

• для нефтяной и газовой промышленности (ВСН-012 и другие инструкции по контролю трубопроводов, в том числе полиэтиленовых)
• для судостроительной промышленности (контроль сварных швов и основного металла стальных, алюминиевых и титановых корпусов судов)
• для приемочного контроля железнодорожных осей и колес (в соответствии с РД 32.144-2000 и сопутствующими документами)

Представление информации на экране:

• В-развертка (визуализация контролируемого сечения), А-развертка
• W-развертка (изображение хода лучей с указанием мест расположения дефектов)
• характеристики дефекта (координаты, эквивалентная площадь или диаметр, коэффициент выявляемости, амплитуда сигнала). Максимальный сигнал выделен автоматической измерительной меткой
• измерение параметров любого сигнала в ручном режиме (ручная измерительная метка)
• одновременное отображение двух стробов, каждый из которых может работать по эхо, теневому или зеркально-теневому методам
• автоматическая световая и звуковая сигнализация дефекта

Автоматические режимы:

длительность развертки может быть установлена дефектоскопом автоматически, исходя из длительности строба.

• установка скорости ультразвуковых колебаний в зависимости от выбранного материала и угла ввода
• корректировка частоты следования зондирующих импульсов
• полуавтоматический режим настройки глубиномера и чувствительности

Сервисные режимы и функции:

СТОП-КАДР заморозка всех сигналов на экране

• ОГИБАЮЩАЯ все пришедшие сигналы остаются на экране
• ЛУПА просмотр участка А-развертки в увеличенном масштабе
• РАДИОСИГНАЛ просмотр сигнала в недетектированном виде
• УЧЕТ КРИВИЗНЫ автоматический учет кривизны поверхности объекта контроля при расчете координат дефекта

Режим вихретоковый контроль:

Дефектоскопы "PELENG" позволяют проводить не только ультразвуковой, но и вихретоковый контроль. С его помощью можно обнаруживать поверхностные и подповерхностные дефекты, например, трещины с раскрытием несколько микрон в объектах из электропроводящих материалов.

Особенности режима:

• частотный диапазон до 100 кГц
• динамический и статический режимы контроля
• сохранение протокола контроля в памяти дефектоскопа и его передача в ПЭВМ

Режим толщиномер:

разрешающая способность до 0,01 мм

• минимальная измеряемая толщина 0,8 мм
• измерения по первому донному сигналу или по двум донным сигналам
• наличие А-развертки, позволяющее производить измерения в сложных случаях (большое затухание, высокий уровень шумов, наличие расслоений, измерения через покрытие и т.п.)

Энергонезависимая память:

в память дефектоскопа можно записать протокол А-, В-развертки, отчет о контроле (в виде таблицы), отчет толщиномера

• память дефектоскопа может содержать до 400 настроек
• кодовая защита настроек от несанкционированного удаления или изменения параметров
• для реализации многоэтапного контроля настройки можно объединить в блоки. При этом переход от одной настройки в блоке к другой происходит по нажатию одной кнопки
• возможность подключения дефектоскопа к ПЭВМ и сохранения результатов контроля в базе данных

Встроенная обобщенная АРД-диаграмма позволяет:

настроить дефектоскоп на выявление дефектов заданного эквивалентного размера (эквивалентной площади или эквивалентного диаметра)

• автоматически определять эквивалентную площадь или эквивалентный диаметр для любого обнаруженного дефекта
• использовать для настройки отражатель в виде бокового сверления, донной или фокусирующей поверхности. Отражатель может иметь любые размеры и быть расположенным на произвольной глубине
• автоматически настраивать временную регулировку чувствительности (ВРЧ) или криволинейный порог для объектов контроля больших размеров

Технические характеристики
