Вихретоковый дефектоскоп ВД3-81 в Астрахани

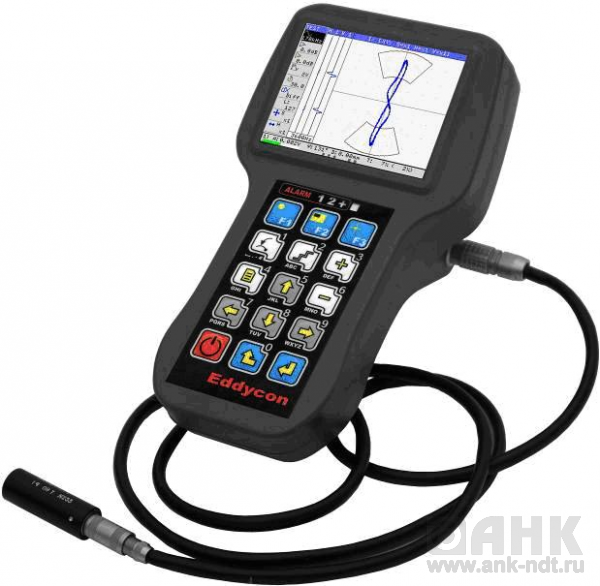

Описание вихретокового дефектоскопа ВД3-81

Дефектоскоп вихретоковый ВД3-81 относится к средствам контроля и оценки дефектов и предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.).

ПРИМЕНЯЕТСЯ В СЛЕДУЮЩИХ ОТРАСЛЯХ ПРОМЫШЛЕННОСТИ

• АВИАЦИОННАЯ
  контроль деталей авиационной техники (диски колес, обшивка, лопатки турбин, многослойные конструкции, различного рода отверстия и т.д. ).
• НЕФТЕГАЗОВАЯ
  контроль трубопроводов, лопаток турбин ГРС, сосудов под давлением и т.д.
• ХИМИЧЕСКАЯ
  контроль трубопроводов, промышленных резервуаров и т.д.
• ЭНЕРГЕТИЧЕСКАЯ
  контроль труб парогенераторов внутренними проходными ВТП, контроль коллекторов и т.д.
  контроль прутков, проволоки, металлоконструкций, прокатных валков, листового метала, и т.д.

Преимущества дефектоскопа

• Возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
• сохранение в памяти дефектоскопа большого количества настроек и результатов контроля;
• специализированное программное обеспечение;
• режим двусторонней связи с ПК через USB порт;
• возможность условной оценки глубины дефекта;
• световая и звуковая сигнализация дефекта;
• простота в работе благодаря интуитивно понятному интерфейсу;
• легкосъёмная аккумуляторная батарея;

•

• малые массогабаритные показатели.
• комплектуется защитным чехлом
• прибор соответствует европейскому стандарту 61326:2005(First edition).

Отличительные особенности дефектоскопа

• цветной высококонтрастный TFT дисплей;
• система АСД: 4 трехцветных светодиода, звуковая сигнализация;
• возможность работы в двухчастотном режиме;
• упрощенная процедура калибровки прибора на стандартных образцах;
• возможность подключения датчика пути и сканера вихретокового ротационного;
• возможность быстрого измерения отношения сигнал/шум;
• поддержка USB;
• низкотемпературное исполнение прибора (от - 30°С).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СЕРВИСНЫЕ ФУНКЦИИ ПРИБОРА

• Возможность выявления дефектов глубиной – от 0,1 мм и раскрытием – от 0,002 мм;
• диапазон установки рабочих частот составляет – от 50 Гц до 12 МГц;
• напряжения выхода генератора (удвоенная амплитуда) – от 0,5 В до 6 В;
• диапазон регулируемого коэффициента усиления – 30 дБ;
• диапазон регулируемого коэффициента предусиления – 40 дБ;
• изменение фазы сигнала (диапазон вращения сигнала от 0° до 360° с шагом 0,1˚, 1°, 10°);
• частота выборок – до 8 кГц;
• цифровая фильтрация сигнала (5 видов фильтров: низких частот, высоких частот, полосовой, дифференциальный, усредняющий);
• отображение вихретокового сигнала: а) комплексная плоскость – позволяет выделять дефекты на фоне помех путем анализа формы сигнала; б) создание смесей двух каналов, может применяеться для подавления мешающих факторов и уменьшения их влияния на результаты контроля (для смешивания оператор может выбрать один из 5-ти алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали, суммирование с инверсией по вертикали и произведение).

а)

б)

• два режима работы прибора: день – применяется при работе в слабоосвещенных местах с недостаточной видимостью; ночь – применяется при работе в местах с ярким освещением, для увеличения контрастности дисплея;
• время установления рабочего режима дефектоскопа – не более одной минуты;
• функция автоочистки экрана (регулируемое время очистки экрана через 0,1 с; 0,5 с; 1 с; 2 с; 3 с; 4 с);
• встроенные часы и календарь;
• подсветка экрана и регулировка яркости экрана;
• контроль перегрузки входного тракта;
• контроль степени разряда аккумулятора;
• возможность подключения и работы с ВТП следующего типа:
• дифференциальный ВТП;
• дифференциальный ВТП, включенный по схеме моста;
• дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой;
• дифференциальный ВТП, трансформаторного типа;
• абсолютный (параметрический) ВТП;
• абсолютный ВТП трансформаторного типа.
• возможность подключения сканера вихретокового ротационного, для контроля отверстий и специализированных сканеров;
• дружественный мультиязычный интерфейс;
• время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей – не менее 4,5 часов;
• полный средний срок службы не менее 10 лет;
• электрическое питание дефектоскопа осуществляется от встроенной аккумуляторной батареи номинальным напряжением 12 В и номинальной емкостью 2700 мА*час;
• масса дефектоскопа с аккумуляторной батареей - не более 0,8 кг;
• габаритные размеры дефектоскопа не более 210 мм x110 мм x 85 мм.

ПРИМЕРЫ ПРИМЕНЕНИЯ ДЕФЕКТОСКОПА

Контроль болтовых отверстий при помощи сканера вихретокового ротационного
Вид сигнала от естественного дефекта типа трещина глубиной 0,56 мм в болтовом отверстии авиационного колеса	Контроль дисков авиационных колёс
Контроль трубопроводов различного назначения
Сигналы с участка магистрального газопровода со стресс-коррозионным повреждением полученные дефектоскопом ВД3-81 через слой изоляционного покрытия толщиной 6 мм	Проведение основного либо подтверждающего контроля тела труб с применением дефектоскопа ВД3-81 позволит оценить степень повреждения трубы и ее пригодность к дальнейшей эксплуатации

Программное обеспечение

Проведение основного либо подтверждающего контроля тела труб с применением дефектоскопа ВД3-81 позволит оценить степень повреждения трубы и ее пригодность к дальнейшей эксплуатации.

Основными преимуществами использования программы являются:

• Интуитивно понятный интерфейс;
• Удобный просмотр результатов контроля для каждой из частот (Частота №1, Частота №2 и Смесь);
• Возможность создания и хранения электронных отчетов;
• Выдача данных по обнаруженному дефекту, а именно:
• координата расположения дефекта на дефектограмме;
• амплитуда и фаза сигнала;
• глубина дефекта.

Сформированный электронный отчет содержит все основные данные о проведенном контроле, а именно:

• Информацию об организации, подразделении НК и дефектоскописте, проводившем контроль;
• наименование объекта контроля;
• все параметры настройки дефектоскопа на момент проведения контроля;
• параметры сигнала от дефекта (амплитуда, фаза, глубина дефекта);
• сигнал от дефекта в комплексной плоскости и на ленточных диаграммах;
• дата проведения контроля.

Возможно создание других форм отчетов по согласованию с Заказчиком.
