Калибровка шаблона ШПС-1 в Астрахани

Калибровка шаблона ШПС-1 в короткий срок от 1 дня с выдачей свидетельства. Аккредитованная лаборатория. Работаем по всей России.

Номер в ГРСИ РФ

Заявка на услугу

Уточним задачу, сроки и подготовим коммерческое предложение.

Стоимость

от 1500 ₽

КП и консультация Договор и закрывающие документы Работаем с юрлицами по всей России

Шаблон для контроля размеров полиэтиленовых стыков ШПС-1 предназначен для контроля геометрических размеров стыков полиэтиленовых газопроводов систем газораспределения и газопотребления из полимерных материалов в соответствии с СП 42-103-2003. Калибровка шаблона ШПС-1 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Калибровка шаблона ШПС-1

В зависимости от марки контролируемого полиэтилена (ПЭ80 ил ПЭ100) используется соответствующий набор из 5 пластин с нанесенными на них пазами, с размерами соответствующими определенному размеру и толщине стенки полиэтиленовой трубы. Измерение геометрических размеров сварных соединений с использованием шаблона ШПС-1 проводится в следующей последовательности:

Из набора пластин шаблона выбирается пластина с соответствующими контролируемому стыку параметрами: марка полиэтилена (ПЭ80 ил ПЭ100) диаметр и толщина стенки свариваемых труб;
Рабочая поверхность с парными пазами MINи MAXприкладывается к образующей трубы над контролируемым стыком;
Проводится контроль габаритов грата стыка;
Если высота и/или ширина грата стыка, меньше габаритов паза MINи высота и/или ширина валика стыка больше габаритов паза MAXстык считается не годным и подлежит вырезке
Если высота и/или ширина грата стыка больше габаритов паза MIN но меньше габаритов паза MAX, то стык считается годным

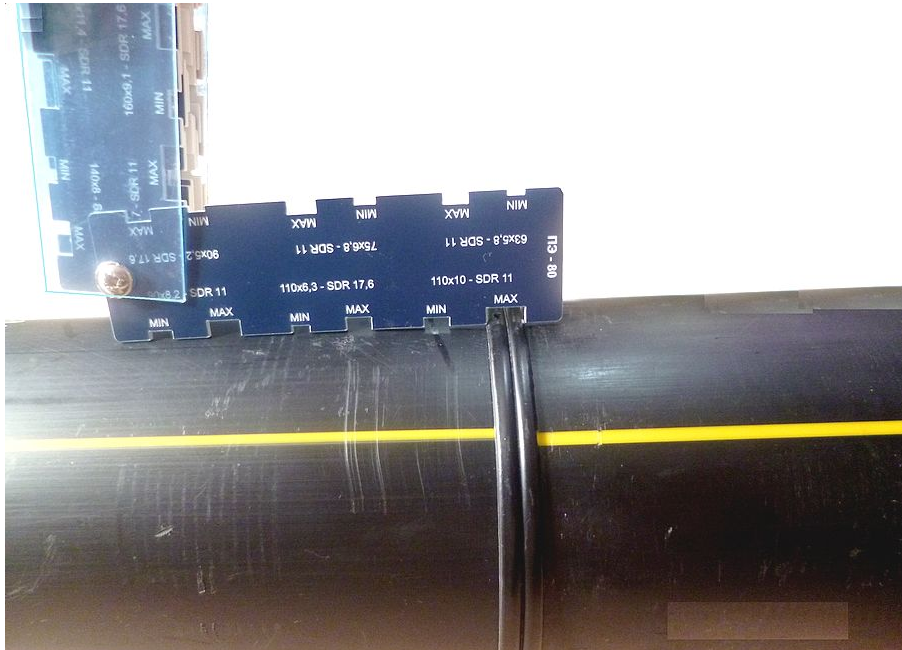

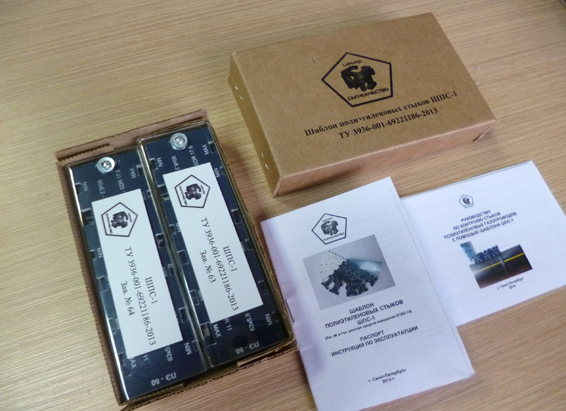

Шаблон сварщика ШПС-1 внесен в госреестр средств измерения, аттестован независимым органом по аттестации средств НК и рекомендован для применения координирующим органом единой системы оценки соответствия — ОАО «НТЦ «Промышленная безопасность». Внешний вид и процесс контроля и использованием шаблона, представлены на фото.
