Дефектоскопы акустические АД-701М (далее — дефектоскопы) предназначены для неразрушающего контроля изделий из слоистых пластиков на предмет определения расслоений, непроклея, внутренних дефектов структуры, для измерений геометрических размеров дефектов с помощью обработки полученных сигналов. Поверка дефектоскопа акустического АД-701М осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Поверка дефектоскопа акустического АД-701М
Принцип действия дефектоскопа основан на методе свободных колебаний и импульсном импедансном методе с использованием раздельно-совмещенного и совмещенного преобразователей.
Метод свободных колебаний основан на ударном возбуждении в контролируемом объекте импульсов свободно затухающих упругих колебаний и анализе их спектров. Признаком дефекта служит изменение спектра по сравнению со спектром в бездефектных зонах изделия. Преобразователь для контроля методом свободных колебаний содержит ударный вибратор и приемник упругих колебаний. В качестве приемника используется микрофон.
Акустический импедансный метод использует зависимость механического импеданса контролируемого объекта от наличия в нем дефектов.
В дефектоскопе использованы варианты импедансного метода, как с разделением зон контакта с контролируемым изделием (раздельно-совмещенный преобразователь ПИ-101), так и с совмещением зон возбуждения и приема колебаний изделия (совмещенный преобразователь ПИ-201). Преобразователи ПИ-101 и ПИ-201 для генерации и приема колебаний содержат соответственно пьезоизлучатель и пьезоприемник.
В дефектоскопе применяется амплитудная и спектральная обработка информации.

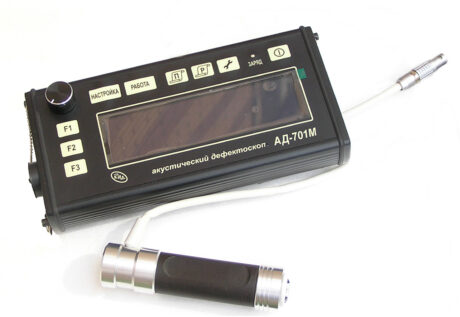

Конструктивно дефектоскоп состоит из электронного блока и трех сменных преобразователей.

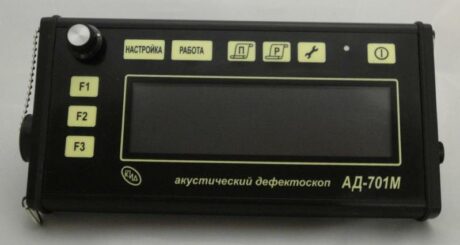

На передней панели электронного блока расположены многофункциональный графический дисплей, пленочная клавиатура и рукоятка энкодера. На задней панели расположены разъемы для подключения измерительного модуля и внешних устройств.
Конструкция дефектоскопа предусматривает пломбирование электронного блока от несанкционированного доступа.
Программное обеспечение дефектоскопа
На электронный блок дефектоскопов устанавливается программное обеспечение (ПО), которое осуществляет функции индикации и управления.
Идентификационные данные ПО дефектоскопов приведены в таблице 1.
Таблица 1 — Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АД-701 М |
| Номер версии (идентификационный номер) ПО | 2.3 и выше |
Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
