Поверка твердомера комбинированного МЕТ-УД в Астрахани

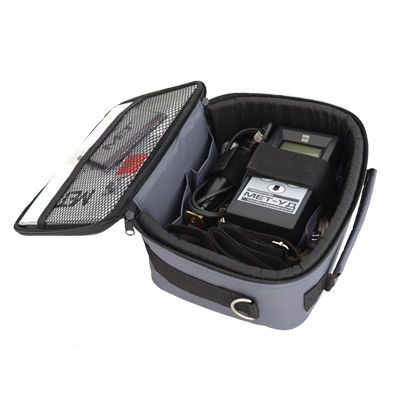

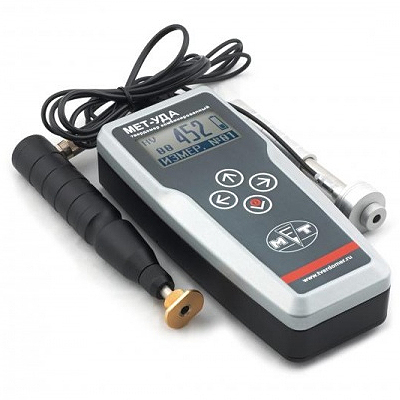

Твердомер представляет собой портативный прибор, состоящий из электронного блока и двух сменных датчиков: ультразвукового и динамического. Поверка твердомера комбинированного МЕТ-УД проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Поверка твердомера комбинированного МЕТ-УД

Электронный блок выпускается в двух модификациях. Модификация электронного блока для твердомера МЕТ-УД выполнена в пластмассовом корпусе. Модификация электронного блока для твердомера МЕТ-УДА выполнена в алюминиевом, пылевлагонепроницаемом корпусе, класса защиты IP66.

Твердомер комплектуется ультразвуковым датчиком У15 (с нагрузкой 1,5 кгс) или У50 (с нагрузкой 5 кгс) и динамическим датчиком Д. По заявке заказчика, твердомер может быть укомплектован также ультразвуковым датчиком У10, У100, У15К, У50К и динамическим датчиком ДК. Характеристики всех датчиков приведены в Таблице. Датчики совместимы с любой модификацией электронного блока.

Отличительные особенности:

Реализует метод ультразвукового контактного импеданса (UCI) и метод отскока (Лейба).

• сочетание обоих методов позволяет проводить контроль всех изделий из металла;
• 2 сменных датчика: ультразвуковой У1 и динамический Д1;
• отсутствие ограничений при контроле твердости (по массе, конфигурации, структуре степени механической и термической обработки и др.);
• позволяет оценить изменение твердости закаленного слоя по глубине изделия и влияние поверхностных напряжений;
• реализует принцип ультразвукового контактного импеданса при работе с ультразвуковым датчиком и принцип отскока при работе с динамическим датчиком;
• два твердомера в одном — удобно, выгодно: цена МЕТ-УД = [цена (МЕТ-У1) + цена (МЕТ-Д1)] — 25%.

UCI-метод наиболее подходит для контроля твердости однородных материалов и для тонких или легких по весу изделий, где другие портативные методы испытаний оказываются ненадежными или неприменимыми.

Метод отскока очень прост, производителен и не требует специальных навыков. Он особенно подходит для измерений твёрдости на массивных изделиях, изделиях с крупнозернистой структурой, кованых и литых изделиях.

Принцип действия

Для определения значения твердости методом UCI и методом отскока (Лейба), диагонали отпечатка не определяются оптически, как это принято в классических методах. Здесь твердость определяется электронным способом, посредством измерения изменения ультразвуковой частоты (в случае использования ультразвукового датчика) и на определении отношения скоростей бойка, находящегося внутри датчика, до и после удара ( в случае использования динамического датчика).

Ультразвуковой датчик в основе своей использует стальной стержень с алмазной пирамидой Виккерса (угол между гранями 136?), который является акустическим резонатором встроенного генератора ультразвуковой частоты. При внедрении пирамиды в контролируемое изделие под действием фиксированного усилия калиброванной пружины, происходит изменение собственной частоты резонатора, определяемое твёрдостью материала. Относительное изменение частоты резонатора преобразуется электронным блоком в значение твёрдости выбранной шкалы и выводится на дисплей.

Боек, расположенный в динамическом датчике, имеет на конце твердосплавный шарик, непосредственно контактирующий с контролируемой поверхностью в момент удара. Внутри бойка находится постоянный магнит. Боёк, после нажатия спусковой кнопки, при помощи предварительно взведенной пружины, выбрасывается на измеряемую поверхность. При этом боёк перемещается внутри катушки индуктивности и своим магнитным полем наводит в ней ЭДС. Сигнал с выхода катушки индуктивности подается на вход электронного блока, где преобразуется в значение твёрдости выбранной шкалы и выводится на дисплей.

Поверка проводится в соответствии с документом “Твердомеры портативные ультразвуковые МЕТУ1, МЕТ-У1А, твердомеры портативные динамические МЕТ-Д1, МЕТ-Д1А, твердомеры портативные комбинированные МЕТ-УД, МЕТ-УДА. МЕТ – ТП.01 МП ”, утвержденным ГЦИ СИ ФГУП “ВНИИФТРИ” 24.08.2012 г.
