Поверка манометров дифференциального давления модели 700.01, 700.02 в Астрахани

Поверка манометров дифференциального давления модели 700.01, 700.02
Поверка манометров дифференциального давления модели 700.01, 700.02
Поверка манометров дифференциального давления модели 700.01, 700.02
Поверка манометров дифференциального давления модели 700.01, 700.02

Поверка осуществляется по методике МП-25511-0023-2014 «Манометры деформационные дифференциального давления 700.01. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15 января 2014г.

Основные средства поверки:

  • Калибраторы давления Метран 501-ПКД-Р с внешними модулями давления, ВПИ от 0.06.до 1,6 МПа.
  • Манометры газовые грузопоршневые МГП-2,5, МГП-10 класса точности 0,02. Сведения о методиках (методах) измерений приведены в паспортах манометров деформационных дифференциального давления 700.01.

Нормативные и технические документы, устанавливающие требования к манометрам деформационным дифференциального давления 700.01

  1.  ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия»;
  2. ГОСТ 8.802-2012 «ГСИ. Государственная поверочная схема для средств для средств измерений избыточного давления до 250 МПа»;
  3. Техническая документация фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия.
Оставить заявку

Поверка осуществляется по методике МП-25511-0023-2014 «Манометры деформационные дифференциального давления 700.01. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15 января 2014г.

Основные средства поверки:

  • Калибраторы давления Метран 501-ПКД-Р с внешними модулями давления, ВПИ от 0.06.до 1,6 МПа.
  • Манометры газовые грузопоршневые МГП-2,5, МГП-10 класса точности 0,02. Сведения о методиках (методах) измерений приведены в паспортах манометров деформационных дифференциального давления 700.01.

Нормативные и технические документы, устанавливающие требования к манометрам деформационным дифференциального давления 700.01

  1.  ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия»;
  2. ГОСТ 8.802-2012 «ГСИ. Государственная поверочная схема для средств для средств измерений избыточного давления до 250 МПа»;
  3. Техническая документация фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия.

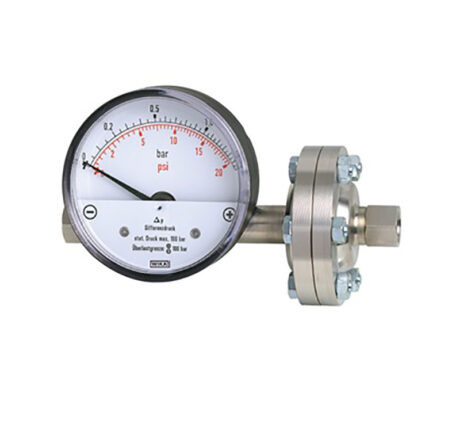

  • Принцип действия манометра состоит в следующем. Измерительные камеры большего и меньшего давления разделены подпружиненным металлическим поршнем. Давление воздействует на поршень, вызывая его продольное перемещение. На оси стрелки манометра закреплен магнит, который воспринимает продольное перемещение поршня и в свою очередь поворачивает стрелку. Перенос измеряемой среды из камеры большего давления в камеру меньшего давления практически отсутствует за счет герметичной подгонки поршня и не влияет на процесс измерений. Поверка манометров дифференциального давления модели 700.01, 700.02 проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

    Поверка манометров дифференциального давления модели 700.01, 700.02

    Манометр изготавливается в корпусе из литого алюминия.

    Манометры могут оснащаться герконовыми сигнализирующими устройствами, применяемыми для размыкания (замыкания) электрических сигнальных цепей при достижении установленных значений давления.

  • Наименование характеристики Значение характеристики
    1. Верхние пределы измерения дифференциального давления, МПа 0,04 — 1
    2. Максимальное рабочее избыточное давление, МПа 10; 25; 40
    3. Класс точности —
    4. Пределы основной допускаемой приведенной погрешности, % от диапазона ±3*
    5. Вариация показаний, % —
    6. Диапазон температуры окружающего воздуха, °С 0 — 60
    7. Пределы допускаемой дополнительной температурной погрешности, %/10 °С ± 0,6
    8. Диаметр корпуса, мм 80
    9. Масса, кг, не более 0,22
    10. Средний срок службы, лет 10

    *при повышении давления, при понижении давления — не нормируется

  • Поверка осуществляется по методике МП-25511-0023-2014 «Манометры деформационные дифференциального давления 700.01. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15 января 2014г.

    Основные средства поверки:

    • Калибраторы давления Метран 501-ПКД-Р с внешними модулями давления, ВПИ от 0.06.до 1,6 МПа.
    • Манометры газовые грузопоршневые МГП-2,5, МГП-10 класса точности 0,02. Сведения о методиках (методах) измерений приведены в паспортах манометров деформационных дифференциального давления 700.01.

    Нормативные и технические документы, устанавливающие требования к манометрам деформационным дифференциального давления 700.01

    1.  ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия»;
    2. ГОСТ 8.802-2012 «ГСИ. Государственная поверочная схема для средств для средств измерений избыточного давления до 250 МПа»;
    3. Техническая документация фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия.
