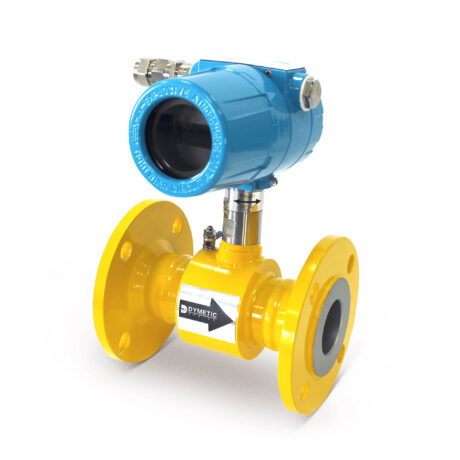

Поверка датчика расхода-счётчика DYMETIC-1261 в Астрахани

Область применения – коммерческий и технологический учёт жидкости, газа и пара на объектах различных отраслей промышленности, в том числе на групповых установках сепарационного типа и узлах учета продукции нефтегазодобывающих скважин, на объектах коммунального хозяйства, торговых, транспортных и научных предприятий и организаций и т.д. Поверка датчика расхода-счётчика DYMETIC-1261 проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

• Условные диаметры D_у от 25 до 200 мм
• Условное давление Р_у от 0,16 до 25 МПа
• Рабочая температура среды от минус 50 до плюс 350 °С*
• Точность измерений ± 0,75; 1,0; 1,5; 2,0 и 2,5 %

Взрывозащищённое исполнение с видом взрывозащиты – «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка»: «0ExiaCT6…T1 X/1ExdIICT6…T1 X» (Сертификат соответствия требованиям ТР ТС 012/2011 № ТС  RU C-RU.BH02.B.00216).

Измеряемая среда и поверка датчика расхода-счётчика DYMETIC-1261

• жидкость – вода пресная, подтоварная, минерализованная (морская, пластовая,
  сеноманская), нефть, их смеси, газоконденсаты, химические и другие жидкие продукты, не агрессивные по отношению к материалам корпуса, плотностью ρ от 450 кг/м³, вязкостью до 7∙10^-6 м²/с и объёмным газосодержанием φ, м³/м³ [отношение объёма, выделившегося газа при СУ (температура 293,15 К, давление 101,325 кПа) к объёму разгазированной жидкости], определяемым по формуле φ = 0,2∙ Р (Р – абсолютное давление измеряемой среды, МПа);
• газ – горючий (природный, нефтяной, этан, метан, этилен, аммиак и др.), кислород и негорючий (воздух, азот, оксид и диоксид углерода, аргон и др.), не агрессивынй по отношению к материалам корпуса;
• пар – пар водяной перегретый или насыщенный.

Условные проходы D_у  –  от 25 до 200 мм.
Рабочие диапазоны измеряемых объёмных расходов (от наименьшего Q_min до наибольшего Q_max) определяются геометрическими размерами проточной части корпуса датчика расхода и находятся в пределах:

• для жидкости – от 0,3 до 960 м³/ч;
• для газа и пара – от 2,0 до 8300 м³/ч.

Допускается превышение по расходу до 1,12 Q_max при сохранении относительных погрешностей датчика (см. далее). Предусмотрена возможность корректировки пределов изменений объёмного расхода в соответствии с заказом.
Условные давления Р_{У –}  от 1,6 до 25 МПа.
Диапазоны верхних пределов измеряемых давлений (абсолютных или избыточных) датчика расширенного исполнения (определяются заказом) –  от 0,16 до 25 МПа.
Диапазоны измеряемых температур датчика опционального исполнения (определяются заказом) от минус 50 до плюс 350 °С*.

• Основная относительная погрешность датчиков базового исполнения при измерении объёма V и расхода Q в рабочих условиях (далее δ_v):
• по числоимпульсному и кодовому выходам: не более ± 0,75; 1,0; 1,5; 2,0; 2,5 %;

Электрическое питание:

• датчика базового исполнения – от источника постоянного тока напряжением от 12 до 36 В;
• датчика опционального исполнения – от источника постоянного тока напряжением от 18 до 32 В* (* — Или, опционально, от сети переменного тока (50 ± 2) Гц напряжением от 187 до 242 В).

Потребляемая мощность:

• датчика базового исполнения с частотным (числоимпульсным) и (4 – 20) мА + HART выходными сигналами  не более 1,0 В∙А;
• датчика опционального исполнения – не более 8,0 В∙А.

Условия эксплуатации:

• температура окружающего воздуха – от минус 45 до плюс 50 °C.
• относительная влажность окружающего воздуха –  до 100 %.

Средний срок службы –   не менее 12 лет.
Степень защиты датчика расхода по ГОСТ 14254-96 – IP68.
Датчики расхода устойчивы к воздействию вибрации и имеют группу исполнения N 1 по
ГОСТ Р 52931-2008 (частота от 10 до 55 Гц при амплитуде смещения до 0,15 мм).
Датчики имеют взрывозащищённое исполнение с видом взрывозащиты – «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка»: «0ExiaCT6…T1 X/1ExdIICT6…T1 X» (Сертификат соответствия требованиям ТР ТС 012/2011 № ТС  RU C-RU.BH02.B.00216).

Поверка осуществляется по документу 1261.00.00.000 МП «ГСИ. Датчик расхода-счётчик «ДАЙМЕТИК-1261». Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 26.12.2016 г.
Основные средства поверки:

• для поверки датчиков расхода газа и пара — поверочная расходомерная установка с набором критических сопел 1-го разряда по ГОСТ Р 8.618-2014.
• для поверки датчиков расхода жидкости — поверочная установка с набором эталонных расходомеров 2-го разряда по ГОСТ 8.142-2013.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус и свидетельство о поверке датчиков расхода — счётчиков «Дайметик-1261». В руководстве по эксплуатации датчиков расхода — счётчиков
«Дайметик-1261» делают запись о результатах поверки и ставят подпись поверителя, проводившего поверку, скрепленную оттиском знака поверки (поверительного клейма).
