Поверка осуществляется в соответствии с документом СПЭФ.407279.004 МП «Счетчики газа ультразвуковые СГУ. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 26.11.2014 г.
Основное средство поверки – установка поверочная для счетчиков газа бытовых УПСБГ-16, исполнения УПСБГ-16 К с диапазоном задания объемного расхода при поверке счетчиков газа от 0,016 до 16 м3/ч и пределами допускаемой погрешности измерений объема
газа ± 0,3 %.
Поверка счётчика газа ультразвукового СГУ в Астрахани
Поверка осуществляется в соответствии с документом СПЭФ.407279.004 МП «Счетчики газа ультразвуковые СГУ. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 26.11.2014 г.
Основное средство поверки – установка поверочная для счетчиков газа бытовых УПСБГ-16, исполнения УПСБГ-16 К с диапазоном задания объемного расхода при поверке счетчиков газа от 0,016 до 16 м3/ч и пределами допускаемой погрешности измерений объема
газа ± 0,3 %.
-
Счётчики газа ультразвуковые СГУ (далее — счётчики) предназначены для измерения расхода и объёма потребляемого природного газа, попутного нефтяного газа и других газов (воздух, азот, кислород, и т. п.) на промышленных объектах, а также объектах коммунально-бытового назначения. Поверка счётчика газа ультразвукового СГУ проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Высокоточный ультразвуковой счетчик газа серии СГУ – современный прибор учёта. Устройство в работе использует ультразвуковую технологию замера, предназначено для измерения расхода, оперативного и коммерческого учёта используемого природного газа, попутных газообразных углеводородов, газообразных смесей и технологических составов в промышленных и бытовых целях.
Модификации и типоразмеры
Модификации и типоразмеры счётчика СГУ определяются модификациями и типоразмерами датчиков ДРУ.

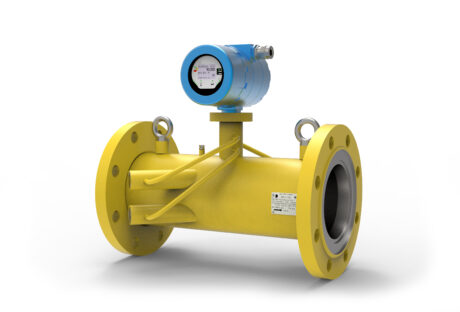

Прибор базовой комплектации по виду исполнения может иметь модификацию:- СГУ-1 — укомплектован однолучевым датчиком ДРУ1;

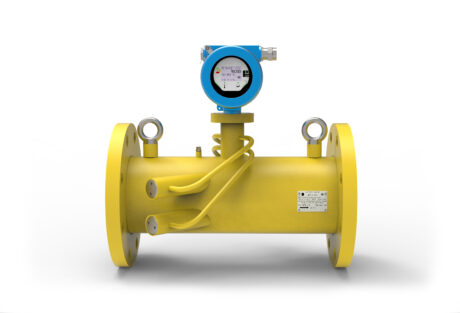

- СГУ-2 — имеет двухлучевой ультразвуковой датчик газа ДРУ2.
Типоразмеры и модификации счетчика СГУ базовой комплектации и диапозоны эксплутационных расходов газа (при рабочих условиях):
Принцип действия
Прибор измеряет параметры в рабочих условиях — объёмный расход (Q), температуру (Т), абсолютное (Р абс) или избыточное (Р изб) давление, а затем при помощи собственных преобразований и вычислений выдаёт значения в стандартном виде на экран устройства.
Функциональные возможности ультразвукового счётчика газа
Ультразвуковой счетчик позволяет измерять и вычислять:
- расход и объём энергоносителей в рабочих условиях;
- температуру;
- давление.
Условия эксплуатации
Счетчик должен эксплуатироваться в соответствии с инструкцией изготовителя. Во избежание несанкционированного доступа к измеряемому механизму и индикаторному устройству он подлежит пломбированию.
Главные преимущества СГУ:
- может быть установлен на оперативный и коммерческий узел учета расхода газа;
- устойчив к загрязнениям, присутствию капельной фракции;
- удобен в эксплуатации, прост в монтаже;
- имеет широкий динамический диапазон измерений;
- стабильно работает при большом разбросе рабочих давлений.
-
Типоразмер и модицикация
счетчика СГУ
Типоразмер и
модификация датчика расхода
Диаметр условного
прохода трубопровода ДУ, мм
Избыточное давление
измеряемой
среды в диапазоне, МПа
Диапазон эксплуатационных
скоростей
(расходов), м/с м3/ч
Vmin (Qmin)
Vmах (Qmах)
СГУ.1-50
ДРУ.1-50
50
от 0 до 2,5 от 0 до 4,0
0,35 (2)
34,9 (200)
СГУ.1-80
ДРУ.1-80
80
0,31(5)
34,6 (550)
СГУ.1-100
ДРУ.1-100
100
0,31 (7)
34,9 (800)
СГУ.1-150
ДРУ.1-150
150
0,31 (17)
34,3 (1900)
СГУ.1-200
ДРУ.1-200
200
0,32 (35)
33,1 (3600)
СГУ.1-300
ДРУ.1-300
300
0,31 (80)
29,9 (7600)
СГУ.2-100
ДРУ.2-100
100
0,31 (7)
34,9 (800)
СГУ.2-150
ДРУ.2-150
150
0,31 (17)
34,3 (1900)
СГУ.2-200
ДРУ.2-200
200
0,32 (35)
33,1 (3600)
СГУ.2-300
ДРУ.2-300
300
0,31 (80)
29,9 (7600)
-
Поверка осуществляется в соответствии с документом СПЭФ.407279.004 МП «Счетчики газа ультразвуковые СГУ. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 26.11.2014 г.
Основное средство поверки – установка поверочная для счетчиков газа бытовых УПСБГ-16, исполнения УПСБГ-16 К с диапазоном задания объемного расхода при поверке счетчиков газа от 0,016 до 16 м3/ч и пределами допускаемой погрешности измерений объема
газа ± 0,3 %.
