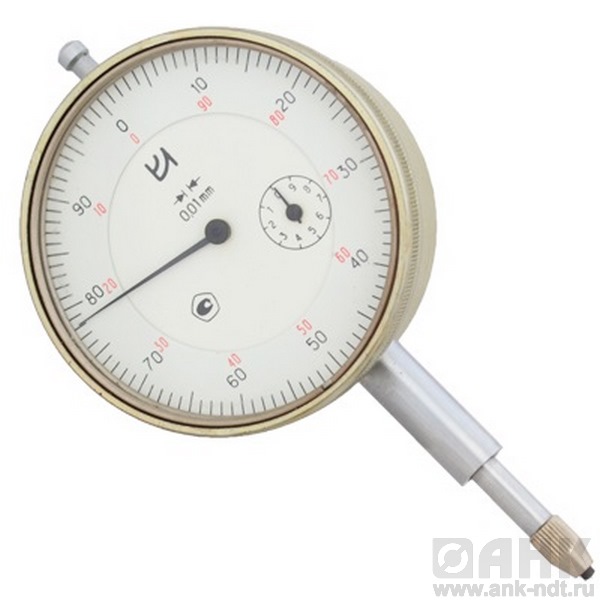

Описание индикатора часового типа ИЧ-10
Индикатор часового типа с ценой деления 0,01 мм ИЧ предназначен для измерения линейных размеров абсолютными и относительными методами, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.
Применяется в машиностроении, приборостроении и других отраслях промышленности.
Производитель гарантирует соответствие индикатора требованиям ГОСТ 577-68 при соблюдении условий транспортирования, хранения и эксплуатации.
Технические характеристики индикатор часового типа:
Таблица 1.
| Модификация | Диапазон измерений, мм | Класс точности | Наибольшая разность погрешностей индикатора | Размах показаний индикатора, мкм, не более | Вариация показаний индикатора, мкм, не более | ||
| На любом участке диапазона измерения в пределах | Во всем диапазоне измерения | ||||||
| 0,1 мм | 1 мм | ||||||
| ИЧ02 | 0-2 | 0 | 4 | 8 | 10 | 3 | 2 |
| 1 | 6 | 10 | 12 | 3 | 3 | ||
| ИЧ05 | 0-5 | 0 | 4 | 8 | 12 | 3 | 2 |
| 1 | 6 | 10 | 16 | 3 | 3 | ||
| ИЧ10 | 0-10 | 0 | 4 | 8 | 15 | 3 | 2 |
| 1 | 6 | 10 | 20 | 3 | 3 | ||
| ИЧ25 | 0-25 | 0 | 4 | 8 | 22 | 5 | 5 |
| 1 | 6 | 10 | 30 | 6 | 6 | ||
Метрологические характеристики соответствуют значениям, указанным в таблице 1.
Измерительное усилие и его колебание соответствуют значениям, указанным в таблице 2.
Таблица 2.
| Модификация | Наибольшее измерительное усилие при прямом ходе, Н | Колебание измерительного усилия, Н при | |
| прямом или обратном ходе | измерении направления движения измерительного стержня | ||
| ИЧ02 | 1,5 | 0,4 | 0,5 |
| ИЧ05 | 0,6 | ||
| ИЧ10 | |||
| Ич25 | 3,0 | 1,8 | 1,0 |
