Поверка акустических калибраторов АК-1000 в Астрахани
Назначение: для создания звукового поля с уровнями 94 дБ и 114 дБ (отн. 20 мкПа) на частоте 1000 Гц, воздействующего на диафрагму микрофонов диаметром оснащенных защитной сеткой и применяемых в составе шумомеров 1 или 2 класса по ГОСТ 17187-2010.
Поверка акустических калибраторов АК-1000

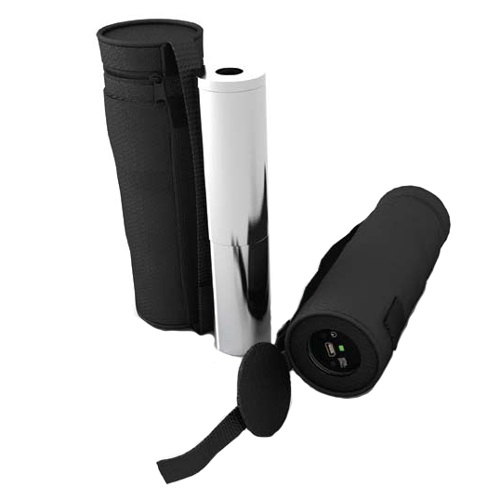

Калибратор представляет из себя портативное устройство, выполненное в форме цилиндра. На верхнем торце калибратора имеется приемное гнездо для установки стандартных микрофонов диаметром ^», на нижнем торце расположены кнопка включения (выключения), кнопка выбора уровня звукового сигнала, индикатор состояния прибора и технологический разъем.
Калибратор состоит из акустической полости, предназначенной для установки внешнего микрофона, и системы генерации звукового давления. Все составные части калибратора выполнены в едином корпусе. Элементы калибратора, не предназначенные для доступа пользователя, должны быть конструктивно защищены от внешнего вмешательства.
Принцип действия калибратора основан на создании звукового давления с заданным уровнем с помощью установленного в камере излучателя. Синусоидальный электрический сигнал на вход излучателя подается от встроенного генератора. Уровень звукового давления (УЗД) задается в зависимости от положения переключателя уровня. Стабилизация уровня осуществляется за счет обратной связи с использованием контрольного микрофона, размещенного в камере калибратора. Это позволяет минимизировать изменения УЗД от внешних условий и эффективного объёма присоединяемого микрофона.
Защита от несанкционированного доступа производится нанесением на предприятии-изготовителе специальной пломбы на нижней панели корпуса прибора.
По техническим характеристикам калибраторы соответствуют требованиям ГОСТ Р МЭК 60942-2009, класс 1.
Поверка осуществляется по документу ПКДУ411100.001.033МП «Инструкция. Калибраторы акустические АК-1000. Методика поверки», утвержденному первым заместителем генерального директора—заместителем по научной работе ФГУП «ВНИИФТРИ» в марте 2014 г.
Основные средства поверки:
- капсюль измерительный конденсаторный микрофона 4134 (рег. No 7148-79) с усилителем предварительным 2639: пределы допускаемой погрешности измерений звукового давления на частоте 1000 Гц ± 0,1 дБ;
- мультиметр цифровой 34401А (рег. No 54848-13), пределы допускаемой относительной погрешности измерения переменного напряжения ± 0,1 %; частоты ± 0,1 %;
- измеритель нелинейных искажений автоматический С6-11 (рег. No 9081-83), пределы допускаемой относительной погрешности измерений ± 0,07 %.
