Поверка анализатора кабельного DSX-600 в Астрахани
Назначение: для измерений электрических характеристик кабелей, используемых в структурированных кабельных системах.
Поверка анализатора кабельного DSX-600
Принцип работы анализаторов основан: на измерении сопротивления пары жил кабеля; измерении напряжения электрических сигналов и времени задержки распространения сигнала в кабеле с последующим вычислением и индикацией результатов вносимого затухания; измерении параметров переходных влияний, пересчета в длину кабеля.

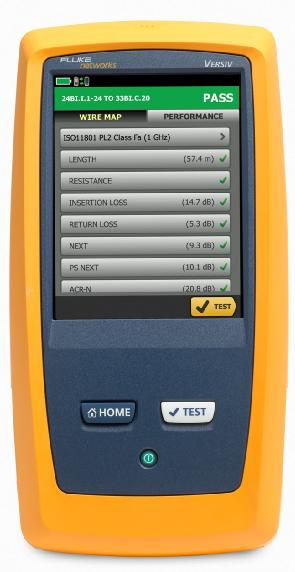

Конструктивно анализаторы состоят из двух портативных приборов — основного (Main) и удаленного (Remote), обеспечивающих измерения параметров кабеля с окончаниями, находящимися в двух разных местах. Подключение кабеля осуществляется через интерфейсные адаптеры.
Прибор Main оснащен сенсорным жидкокристаллическим 5,7-дюймовым табло индикации, на котором отображаются результаты измерений и тестирования в цифровом и графическом видах, дается оценка соответствия международным стандартам TIA и ISO/IEC на кабели.
Прибор Main имеет разъемы:
- micro-AB USB для подключения анализатора к ПК;
- порт USB типа А для подключения USB-накопителя или адаптера Wi-Fi;
- RJ45 для подключения к облачным сервисам Fluke Networks и для связи между приборами Main и Remote при измерении перекрестных наводок.
Питание анализаторов осуществляется от сети переменного тока или от литий-ионной аккумуляторной батареи.
Поверка осуществляется по документу МП-610-005-2018 «Инструкция. Анализаторы кабельные DSX-600, DSX-5000 Versiv, DSX-5000 Versiv2, DSX-8000 Versiv, DSX-8000 Versiv2. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28 мая 2018 г.
Основные средства поверки:
- измеритель параметров кабельных линий ДЕЛЬТА-ПРО+ модель РД Мастер, регистрационный номер 38883-14 в Федеральном информационном фонде;
- магазин электрического сопротивления Р4830/1, регистрационный номер 4614-74 в Федеральном информационном фонде;
- рабочий эталон 2 разряда по ГОСТ Р 8.851-2013, «ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на заднюю панель прибора Main и на свидетельство о поверке в виде наклейки или оттиска.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- Приказ Федерального агентства по техническому регулированию и метрологии № 1621 от 31 июля 2018 г. «Государственная поверочная схема для средств измерений времени и частоты»
- Приказ Федерального агентства по техническому регулированию и метрологии № 146 от 15 февраля 2016 г. «Г осударственная поверочная схема для средств измерений электрического сопротивления»
- Техническая документация фирмы-изготовителя
