Поверка анализатора влажности ЭВЛАС-2М в Астрахани
Назначение: для экспрессного измерения массовой доли влаги (влажности) в сельскохозяйственных материалах и продуктах их переработки, пищевых продуктах и кондитерских изделиях, водных суспензиях, химикатах, фармацевтических и строительных материалах термогравиметрическим методом в лабораторных условиях.

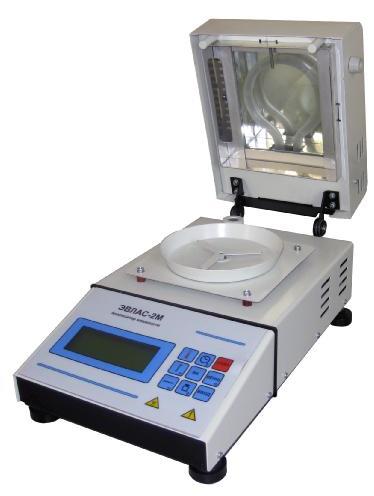

Поверка анализатора влажности ЭВЛАС-2М
Принцип действия влагомера основан на термогравиметрическом методе, который заключается в измерении массы образца анализируемого вещества до и после его высушивания с последующим расчетом значений массовой доли влаги.
Конструктивно влагомер состоит из единого корпуса, в котором смонтированы взвешивающее устройство (электромагнитные весы), сушильная камера с установленными в ней инфракрасным нагревателем и датчиками цепи регулирования температуры, модуль питания и микропроцессорный блок управления.
В панели управления электронного блока установлен алфавитно-цифровой индикатор и клавиатура. Алфавитно-цифровой индикатор обеспечивает диалоговый режим работы с влагомером и индикацию результата. На панель выведены органы управления (кнопки).
Программное обеспечение
Программное обеспечение выполнено на базе микросхемы серии ADUC834.
Основные функции ПО: измерение уровня сигнала от электромагнитных весов, пересчет его в показание веса (мг), хранение данных калибровок температурного сенсора и контроль сенсора в реальном времени, вывод данных на ЖКИ.
Анализатор влажности «ЭВЛАС-2М» предусматривает хранение только настроек сессии: температуры, времени измерения и значений порога/опроса. Метрологически значимая
часть ПО недоступна для изменения.
Идентификационные данные
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО
(контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
| ЭВЛАС-2М | E2M.v2.0.1 | v2.0.1 | — | — |
Программное обеспечение можно идентифицировать при включении. Наименование программного обеспечения и номер версии (идентификационный номер) программного обеспечения размещен в идентификационном сообщении.
Обновление программного обеспечения в процессе эксплуатации влагомера не предусмотрено.
Защита ПО и данных от непреднамеренных и преднамеренных изменений обеспечивается внутренними средствами микросхемы, физической невозможностью обновления ПО.
Защита программного обеспечения от непреднамеренного и преднамеренного изменения соответствует уровню А по МИ 3286-2010.
Поверка осуществляется по документу МП 67-243-2011 «ГСИ. Анализаторы влажности «ЭВЛАС-2М». Методика поверки», утверждённому ФГУП «УНИИМ» в 2012 г.
Эталоны, используемые при поверке:
- набор гирь по ГОСТ 7328, кл. точности F1;
- установки измерительные эталонные 1 разряда массовой доли влаги в твердых веществах и материалах типа ЭУВТ-1, УВТО-1М, УВТО-М1 по ГОСТ Р 8.681-2009 с относительной погрешностью (50, %): 50=(5,0-0,1)%;
- СО массовой доли влаги зерна 2-го разряда (ГСО 8990 — 2008) с абсолютной погрешностью аттестованного значения СО при Р=0,95, не более:
- 0,2 % в диапазоне измерений от 7,0 % до 18,0 %;
- 0,3 % в диапазоне измерений от 18,0 % до 25,0 %.
- СО массовой доли влаги в продуктах переработки зерна (ГСО 9564-2010) с абсолютной погрешностью аттестованного значения СО при Р=0,95 ± 0,2 %;
- СО состава молока сухого (АСМ-1) (ГСО 9563-2010)с абсолютной погрешностью аттестованного значения массовой доли влаги СО при Р=0,95 ±0,15 %.
Сведения о методах измерений
- Методики измерений входят в комплект поставки влагомера в соответствии с его назначением.
Нормативные и технические документы, устанавливающие требования к анализаторам влажности «ЭВЛАС-2М»
- ГОСТ Р 8.681-2009 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах.
- ТУ 4215-005-01173145-2012 Анализаторы влажности «ЭВЛАС-2М». Технические условия
