Поверка автомобильных весов АВ в Астрахани
Назначение: для измерений массы транспортных средств (далее — ТС) в статическом режиме и/или для измерений в движении полной массы ТС и нагрузок на отдельные оси или группы осей.
Поверка автомобильных весов АВ
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее — датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговые/цифровые электрические сигналы с датчиков поступают в индикатор/терминал, содержащий аналогово-цифровой преобразователь, где сигналы преобразуются в цифровой код. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели индикатора/терминала вместе с функциональной клавиатурой и/или на дисплее ПК.

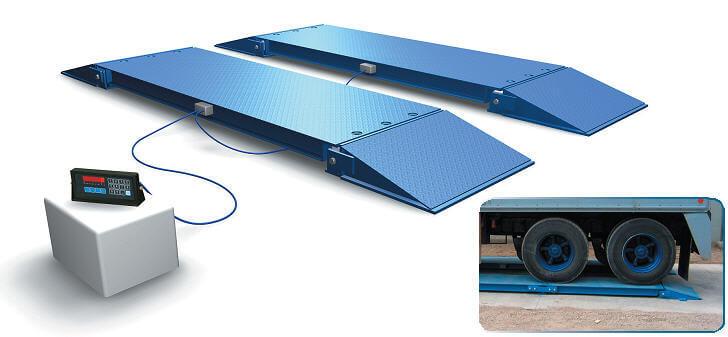

Весы состоят из грузоприемного устройства (далее — ГПУ), имеющего одну или несколько весовых платформ (секций), опирающихся на датчики, и индикатора/терминала, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей и т.п.).
В весах используются:
- датчики весоизмерительные тензорезисторные С16А (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер в ФИФ) 67871-17) производство «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай;
- датчики весоизмерительные тензорезисторные HLQ BLC и ELC (регистрационный номер в ФИФ 21177-13), производство «Hottinger Baldwin Messtechnik GmbH», Германия;
- датчики весоизмерительные тензорезисторные H8C, H8H, BM14G, HM14C (регистрационный номер в ФИФ 55371-13), производство «Zhonghang Elektronik Measuring Instruments Co., LTD (ZEMIC)», Китай;
- датчики весоизмерительные тензорезисторные Н и С (регистрационный номер в ФИФ 53636-13), производство ЗАО «ВИК «Тензо — М», Россия, п. Красково.
В качестве индикатора/терминала в весах используются:
- приборы весоизмерительные МИ (модификации МИ ВДА (ВЖА)/12Я и МИ ВДА (ВЖА)/7Я) (регистрационный номер в ФИФ 61378-15), производство ООО «МИДЛиК», г. Москва;
- приборы весоизмерительные CI 5010А (регистрационный номер в ФИФ № 50968-12), производство «^AS Corporation», Р. Корея;
- приборы весоизмерительные DIS2116 (регистрационный номер в ФИФ 61809-15), производство «Hottinger Baldwin Messtechnik GmbH», Германия.
Управление весами осуществляется с помощью функциональной клавиатуры терминала и/или ПК. Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, USB, WiFi, Ethernet/IP и т.п.
Поверка осуществляется
- при статическом взвешивании по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки весов);
- при взвешивании в движении по документу ГОСТ 8.646-2015 «ГСИ. Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Методика поверки».
Основные средства поверки:
- рабочий эталон единицы массы 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от 2 до 20 кг; от 200 до 5000 кг, класса точности М1 и М1-2 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования» (при статическом взвешивании и взвешивании в движении);
- контрольные ТС по ГОСТ 8.646-2015 (при взвешивании в движении).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 4.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания
- ГОСТ 33242-2015 Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Общие требования и методы испытаний
- ГОСТ 8.646-2015 ГСИ Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Методика поверки
- ГОСТ 8.021-2015 ГСИ Государственная поверочная схема для средств измерения массы ТУ 28.29.31-001-13019946-2018 Весы автомобильные АВ. Технические условия
