Поверка генератора сигнала специальной формы АКИП-3420/3 в Астрахани
Назначение: для генерации сигналов стандартных форм: синусоидальной, прямоугольной, треугольной, импульсной, шумовой, постоянного тока, а также сигналов произвольной формы.
Поверка генератора сигнала специальной формы АКИП-3420/3
Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза, позволяющего получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений.

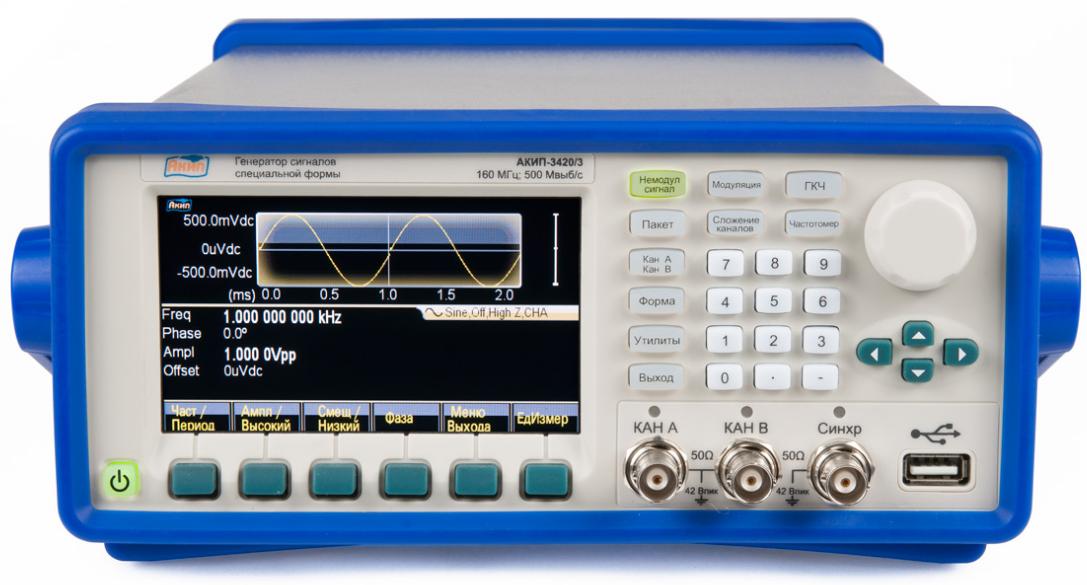

На передней панели генератора находится цветной жидкокристаллический дисплей, состоящий из двух частей: в верхнем окне отображается форма генерируемого сигнала, в нижнем окне — его параметры. Справа от дисплея находится вертикальный ряд функциональных кнопок, с помощью которых пользователь может выбрать различные формы генерируемых функций и типы функций модуляции, а под дисплеем расположен горизонтальный ряд кнопок управления меню, используемых для настроек параметров генераторов. В нижней части панели расположены выходные разъемы двух каналов, разъем внешней синхронизации и разъем для USB-накопителя.
Для ввода цифровых параметров на передней панели имеется три группы органов управления: курсорные кнопки (со стрелками), вращающийся регулятор параметров и цифровая клавиатура.
На задней панели генераторов имеется разъем для подключения шнура питания, разъемы интерфейсов USB и LAN для подключения генераторов к ПК, входные разъемы для подачи внешнего тактового сигнала 10 МГц, сигнала внешней модуляции и запуска отдельно для каждого канала, вход встроенного частотомера для контроля частоты сигнала и выходной разъем внутреннего опорного генератора 10 МГц.
Поверка осуществляется по документу ПР-02-2018МП «Генераторы сигналов специальной формы серии АКИП-3420. Методика поверки», утвержденному АО «ПриСТ» 26 января 2018 г.
Основные средства поверки:
- частотомер универсальный CNT-90 (Госреестр № 41567-09);
- стандарт частоты водородный Ч1-1007 (Госреестр № 40466-09);
- ваттметр поглощаемой мощности СВЧ NRP-Z51 (Госреестр № 68120-17);
- вольтметр универсальный В7-78/1 (Госреестр № 69742-17);
- измеритель нелинейных искажений С6-12 (Госреестр № 10737-86);
- осциллограф цифровой запоминающий HD06104AR (Госреестр № 66613-17);
- анализатор сигналов N9030A (Госреестр № 51073-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
- ГОСТ 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 10 до 210 Гц.
- ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний. Техническая документация изготовителя «Shijiazhuang Suin Instruments CO., LTD».
