Поверка измерителя прочности бетона ПУЛЬСАР-2М в Астрахани
Ультразвуковой контроль бетона часто применяют для массовых испытаний как конструкции целиком, так и отдельных элементов зданий и сооружений. Преимуществом метода ультразвукового контроля бетона является то, что с его помощью можно не только определить прочность бетона, но и своевременно обнаружить различные дефекты – пустоты, лакуны, трещины. Так, ультразвук позволяет оценить глубину трещин, выходящих на поверхность бетона. Для этого чаще всего используют два метода измерений, один из которых получил наибольшее распространение в России, другой зафиксирован в английском стандарте BS 1881. В первом случае сначала измеряют время распространения продольной волны на участке с дефектом посередине, затем на аналогичном участке без дефекта, оба измерения производят на одной базе. Поверка измерителя прочности бетона ПУЛЬСАР-2М осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Прибор ПУЛЬСАР-2М предназначен для:
- Измерения времени и скорости УЗК при поверхностном прозвучивании
- Контроля прочности, однородности и класса бетона (ГОСТ 17624, Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332) и других материалов на основании измерения в них времени и скорости распространения ультразвука
- Обнаружения пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов, измерение глубины поверхностных трещин
- Измерение глубины трещин, выходящих на поверхность объекта контроля
- Оценки степени зрелости бетона при монолитном бетонировании
- Определения плотности и модуля упругости материалов
- Определения звукового индекса абразивов и керамики
- Оценки пористости, трещиноватости и анизотропии материалов

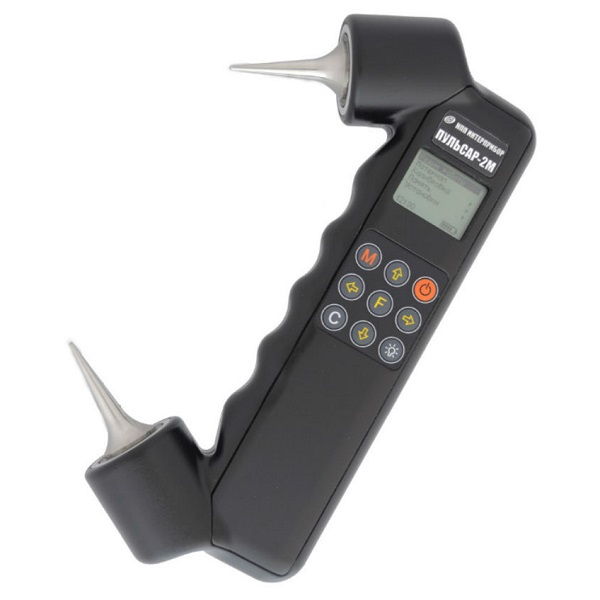

Поверка измерителя прочности бетона ПУЛЬСАР-2М
- Компактное и легкое моноблочное исполнение
- Эргономичный цельнофрезерованный корпус из инновационного, легкого, «теплого» и прочного материала
- Возможность контроля материалов с низкой плотностью (низкой скоростью УЗК)
- Некритичность результатов измерений скорости ультразвука к силе прижатия датчиков к объекту контроля
- Износостойкие эллиптические волноводы-протекторы
- Существенно улучшенное соотношение «сигнал-шум» и широкий динамический диапазон принимаемого сигнала
- Встроенные литиевый источник питания и зарядное устройство.
Основные функции
- Измерение времени и скорости распространения ультразвука в различных материалах
- Формирование результата по автоматически выполняемой серии от 2 до 10 измерений
- Вычисление прочности и класса бетона
- Определение глубины трещин, выходящих на поверхность объекта контроля
- Вычисление плотности, модуля упругости материалов и звукового индекса материалов по установленным пользователем градуировочным зависимостям
- Универсальные (по рекомендациям ЦНИИОМТП) и индивидуальные градуировочные характеристики для бетона
- Возможность установки индивидуальных градуировочных характеристик и названий 30 видов материалов и объектов контроля
- Автоматическая регистрация до 500 протоколов контроля с результатами измерений и всеми параметрами
- Русский и английский язык меню и текстовых сообщений
- USB интерфейс для работы с компьютером и заряда аккумуляторов
Поверка осуществляется по методике поверки, изложенной в разделе 8 Руководств по эксплуатации
НКИП.408232.100 РЭ, НКИП.408233.100 РЭ и НКИП. 408235.100 РЭ, утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ» в 2012 году.
Основное средство поверки — комплект ультразвуковых образцов толщины и скорости распространения ультразвуковых волн СВ002.
Сведения о методиках (методах) измерений. Описание методики измерений содержится в Руководствах по эксплуатации НКИП.4081232.100 РЭ, НКИП.408233.100 РЭ и НКИП. 408235.100 РЭ.
