Назначение: для установки и настройки на требуемый размер приборов для измерений диаметров отверстий, а также для поверки по ним других колец и измерительных приборов в цехах и лабораториях всех отраслей машиностроительного комплекса.
Поверка колец установочных 177
Кольца представляют собой цилиндрические детали с отверстием определенного диаметра d, формирующим измерительную (рабочую) поверхность, по которой контактируют измерительные наконечники проверяемого прибора. В зависимости от диаметра отверстия выпускаются по типу А или В (рис. 3).

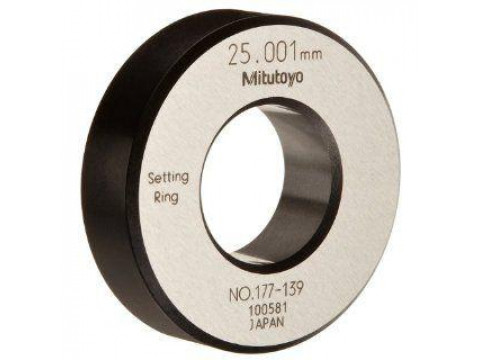

Кольца поставляются в комплектах или в виде отдельных колец. В диапазоне диаметров от 4 до 45 мм возможна поставка как стальных (рис. 1), так и керамических (рис. 2) колец.
Поверка осуществляется в соответствии с документом по поверке МП 31524-12 «Кольца установочные серии 177. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в марте 2012 г. и включенным в комплект поставки колец.
Основные средства поверки:
- прибор универсальный для измерений длины с пределами допускаемой абсолютной погрешности не более 0,45 мкм на всем диапазоне измерений.
Сведения о методах измерений
- Метод измерений приведен в разделах «Порядок работы» и «Техническое обслуживание» паспорта «Кольца установочные серии 177».
Нормативные и технические документы, устанавливающие требования к кольцам установочным серии 177
- МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .. .50 м и длин волн в диапазоне 0,2 … 50 мкм».
- Техническая документация фирмы Mitutoyo Corporation, Япония.
