Назначение: для измерений скорости движения транспортных средств (ТС), времени фиксации ТС и его положения.
Поверка комплексов аппаратно-программных Вокорд-Трафик Т

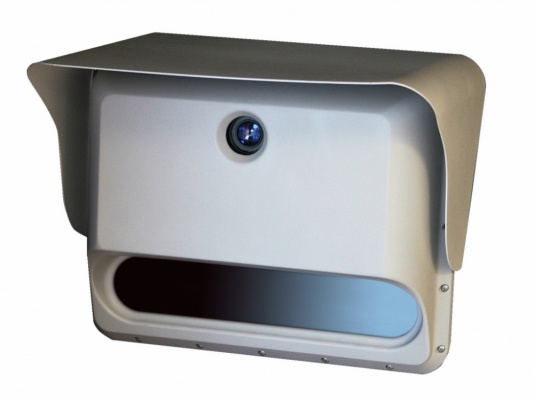

Конструктивно комплекс состоит из видеомодуля и вычислительного блока. Видемо-дуль выполнен в пыле-влагозащищенном корпусе с кронштейном для крепления и содержит, видеокамеру с встроенным ГЛОНАСС/GPS приемником, инфракрасный прожектор и систему обогрева.
Комплексы выпускаются в двух модификациях, отличающихся параметрами видеокамеры и вариантом исполнения защитного кожуха камеры.
В качестве вычислительного блока может использоваться переносной, стационарный компьютер или компьютер промышленного исполнения (рисунок 2).
Принцип действия комплексов основан на измерении скорости движения транспортных средств (ТС) в зоне контроля по видеокадрам, косвенным методом по результатам измерений расстояния, пройденного ТС и интервала времени, за которое это расстояние пройдено. Измерение скорости осуществляется только в случае, если государственный регистрационный знак транспортного средства распознан комплексом.
В комплексе реализована функция автоматической калибровки, обеспечивающая подстройку параметров комплекса и сохранение погрешности измерения скорости при смещении положения точки подвеса и изменении направления оптической оси камеры Комплекса
Комплексы могут устанавливаться как сбоку от дороги, так и непосредственно над проезжей частью. Допустимая высота установки комплексов от 4 до 12 м.
Внешний вид составных частей комплексов и обозначение места для размещения знака утверждения типа представлены на рисунках 1 и 2. Комплекс пломбируется специальной пломбой, разрушающейся при попытке удаления.
Программное обеспечение
Комплексы имеют специализированное программное обеспечения. Часть специализированного ПО является метрологически значимым.
Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VTTrafficFL |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | E67E8C3687401DDEAA24BDA694F21664ADEB8D01 |
| Алгоритм вычисления идентификатора ПО | SHA1 |
Защита ПО от непреднамеренных и преднамеренных изменений осуществляется с помощью: проверки контрольной суммы исполняемого кода и соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Поверка осуществляется в соответствии с документом ШТАГ.421457.024 МП «Инструкция. Комплексы аппаратно-программные «Вокорд-Трафик Т». Методика поверки», утвержденным первым заместителем генерального директора — заместителем по научной работе ФГУП «ВНИИФТРИ» в ноябре 2014 года.
Основные средства поверки:
- рулетка измерительная металлическая Р20УЗГ, рег. № 43003-09, диапазон измерений от 0 до 20 м, пределы допускаемой погрешности измерений ± 1 мм
- аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS ГеоС-3, рег. № 53513-13, погрешность формирования метки времени ШВ КНС ГЛОНАСС, КНС GPS, UTC(SU) при работе по сигналам ГЛОНАСС и GPS ±30 нс; пределы допускаемой инструментальной погрешности определения координат в плане ± 3 м.
Сведения о методах измерений
- Комплексы аппаратно-программные «Вокорд-Трафик Т». Руководство по эксплуатации ШТАГ.421457.004РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам аппаратно-программным «Вокорд-Трафик Т»
- Комплекс аппаратно-программный «Вокорд-Трафик Т». Технические условия 4278023-51209782-2014.
- Приказ МВД от 8 ноября 2012 г. № 1014 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных требований к ним».
