Поверка копра маятникового JB-300B в Астрахани
Назначение: для измерений энергии разрушения образцов при испытании на двухопорный ударный изгиб, ударное растяжение и определение ударной вязкости материалов.
Поверка копра маятникового JB-300B
Принцип действия копра основан на измерении количества энергии, затраченной на разрушение образца единичным ударным нагружением. Количество энергии определяется как разность между значениями потенциальной энергии маятника копра до удара, и после разрушения образца.

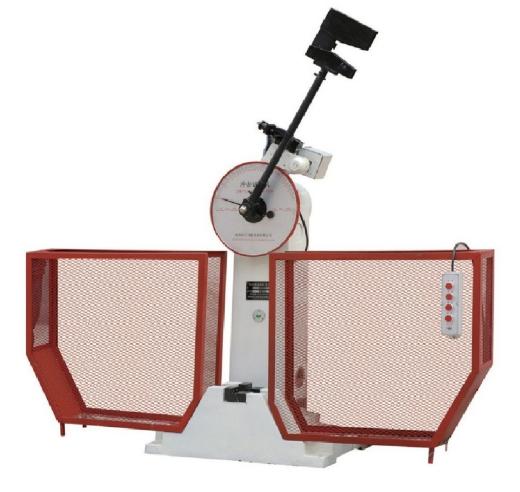

Копер является стационарной установкой, на основании которой размещены две вертикальные стойки. Б верхней части стоек в шарикоподшипниках закреплена ось, на которой подвешен маятник с молотом, в котором находится нож. Между вертикальными стойками на основании находятся опоры для размещения испытуемого образца. Подъем маятника осуществляется с помощью электропривода. Для удержания маятника в исходном положении имеется предохранительное устройство. На маятник могут устанавливаться съемные молоты, что обеспечивает получение номинальной энергии 150 и 300 Дж.
Показания измерений могут считываться как с аналоговой круговой шкалы копра в модификации TE JB-300B, так и устройством измерения сигнала с оптико-электрическим преобразователем, который обеспечивает расчет результата с помощью установок специальной компьютерной программы и выводит численные значения на монитор персонального компьютера с возможностью дальнейшего сохранения и печати полученных результатов. Копер может управляться как с пульта управления для модификации TE JBS-300, так и при помощи компьютерной программы для модификации TE JBW-300. Подъем и спуск маятника осуществляется автоматически.
Для предотвращения несанкционированного доступа к метрологически важным конструктивным узлам копра пломбируются крышка корпуса и задняя крышка системного блока персонального компьютера с установленной платой аналого-цифрового преобразования измерительных и управляющих сигналов.
Поверка осуществляется по документу МП 19-233-2015 «ГСИ. Копры маятниковые TE JB-300B, TE JBS-300, TE JBW-300. Методика поверки», утвержденному ФГУП «УНИИМ» 15.09.2015 г. Перечень эталонов, используемых при поверке:
- эталонные весы 4-го разряда по ГОСТ 8.021-2005, предел измерений до 25 кг;
- квадрант оптический КО-60М, диапазон измерений угла (0-180)°, погрешность измерений ±30″, ТУЗ-3.1387-76;
- секундомер механический СДСПР-1-2-200 по ТУ 25-1819.0021-90, диапазон (0-60) с, (0 — 60) минут, цена деления 0,2 с, погрешность ±0,2 %;
- штангенциркуль по ГОСТ 166, диапазон измерений (250 — 800) мм, погрешность ±0,1 мм.
Сведения о методах измерений
Методика измерений представлена в разделе VII документа Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к копрам маятниковым TE JB-ЗООВ, TE JBS-300, TE JBW-300
- Техническая документация Jinan Testing Equipment IE Corporation Yinfeng Group. КНР.
