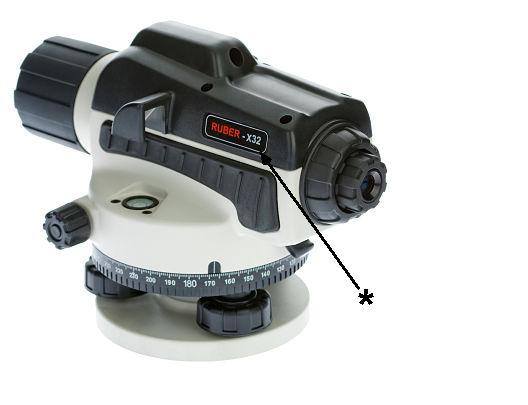

Поверка нивелира оптического ADA Prof-X20, ADA Prof-X32, ADA Range, ADA Basis, ADA Ruber-X32 в Астрахани
Назначение: для измерений превышений методом геометрического нивелирования по вертикальным рейкам. Применяются при проведении геодезических работ, при инженерно-геодезических изысканиях и в строительстве.
Поверка нивелира оптического ADA Prof-X20, ADA Prof-X32, ADA Range, ADA Basis, ADA Ruber-X32
Принцип действия нивелиров основан на автоматической установке визирной оси в горизонтальное положение с помощью компенсатора, представляющего собой маятниковую систему.
Измерение превышений проводится путем суммирования разностей отсчетов по нивелирным репкам, установленных на каждых двух последовательных точках, находящихся на одной линии и образующей нивелирный ход.
Основными составными частями нивелира являются зрительная труба с компенсатором, вертикальная осевая система с горизонтальным лимбом для измерения горизонтальных углов и подставка с тремя подъемными винтами.
Выпускаются в пяти модификациях отличающихся увеличением зрительной трубы, диаметром входного зрачка зрительной трубы, наименьшим расстоянием визирования, диапазоном работы компенсатора, ценой деления установочного уровня, систематической погрешностью компенсатора на 1′ наклона оси нивелира, пределами допускаемой средней квадратической погрешности измерений превышения на 1 км двойного хода, габаритными размерами, массой.
Поверка нивелиров проводится в соответствии с документом «Нивелиры оптические ADA Prof-X20, ADA Prof-X32, ADA Range, ADA Basis, ADA Ruber-X32 фирмы «Beijing Bofei Instrument Co., Ltd.», КНР. Методика поверки» , утвержденным начальником ГЦИ СИ «Воентест» 32 ГНИИ МО РФ в декабре 2009 г. и входящим в комплект поставки .
Средства поверки : экзаменатор образцовый 1-го разряда ЭО-1 (предел измерений 1200″, пределы допускаемой абсолютной погрешности измерений ± 0,15″), автоколлиматор унифицированный АК-0,2У (диапазон измерений от 0 до 10′, пределы допускаемой погрешности измерений ±1,5″), рулетка измерительная Луноход (класс точности 3).
Межповерочный интервал — 1 год.
Нормативные и технические документы
- Техническая документация фирмы—изготовителя
