Поверка теодолита Leica ТМ6100А в Астрахани
Назначение: для измерений горизонтальных и вертикальных углов при производстве топографогеодезических работ.
Поверка теодолита Leica ТМ6100А
Теодолит представляет собой сочетание теодолита с процессором, панфокальной трубой и встроенным автоколлимационным устройством в одном конструктивном исполнении. Теодолит оснащен моторами, позволяющими выполнить автоматизированный поворот трубы в горизонтальной и вертикальной плоскостях.
Угломерная система состоит из стеклянного круга с нанесенным кодом и четырех кодирующих устройств (дешифраторов)- для чтения отсчета сразу в четырех точках круга. Дешифратор представляет из себя источник света (ЖК), отражающие зеркала и матрицу ПЗС (CCD-array). Код нанесен в виде линий по всей окружности стеклянного круга, код непрерывен и неповторим. Перед измерениями инструменту не требуется инициализация.
Конструктивно теодолиты имеют: встроенный автоколлимационный окуляр, высококачественную панфокальную оптику с минимальным расстоянием визирования 0,6 м, встроенный двухосевой компенсатор с диапазоном ± 4′, большой дисплей с функциональной клавиатурой. Запись данных производится во встроенную память на 256 Мб и съемный накопитель Compact Flash на 256 (или 1024) Мб. Для ввода-вывода данных на персональный компьютер и электропитания от внешнего источника имеется стандартный порт с разъемом типа LЕМО-1 и коммуникационная панель беспроводного соединения Bluetooth.

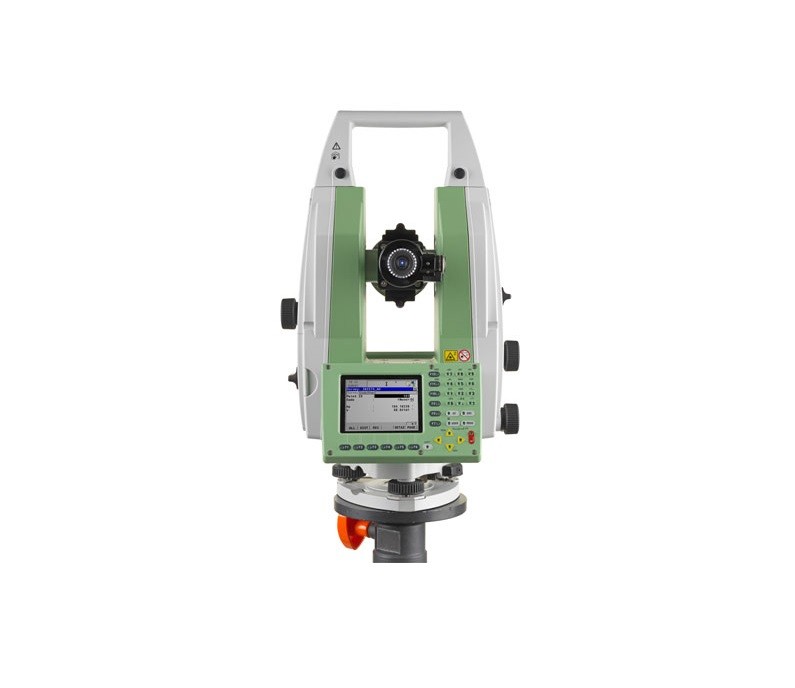

Внешний вид теодолита с указанием места нанесения знака утверждения типа и места пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.
Программное обеспечение
Встроенное ПО предназначено для управления работой теодолита, включая его внутреннее тестирование, обработки первичной измерительной информации и вычисления и индикации значений измеряемых величин.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
| Таблица 1 | |||
| Иденти- | Номер версии | Цифровой идентификатор | Алгоритм |
| фикационное | (идентифи- | ПО (контрольная сумма | вычисления |
| наименование ПО | кационный номер) ПО | исполняемого кода) | цифрового
идентификатора ПО |
| TPS6000 Firmware | 08.10 | 9e7146d5a4758b39
b8fbbc733e3a2ac2 |
md5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Поверка осуществляется в соответствии с документом «Теодолиты Leica ТМ6100А. Методика поверки. Leica ТМ6100А 001. МП», утвержденным ФГУП «ВНИИФТРИ» 06.07.2013 г. Основные средства поверки:
- стенд испытаний геодезических угломерных инструментов — набор контрольных направлений, закрепленных коллиматорами: диапазон горизонтальный угол — 0^360°, вертикальный угол — ± 30°, предел среднеквадратической погрешности 0,5″;
- экзаменатор ЭО-1, регистрационный номер 10447-86, предел измерений 1200″, пределы допускаемой погрешности ± 0,15″;
Сведения о методах измерений
- «Теодолиты электронные моторизированные автоколлимационные Leica ТМ6100А. Руководство по эксплуатации Leica ТМ6100А 001 РЭ».
Нормативные и технические документы, устанавливающие требования к теодолитам Leica ТМ6100А
- ГОСТ 8.016-81. ГСИ. Государственный первичный эталон и Государственная поверочная схема для средств измерений плоского угла.
- ГОСТ Р ИСО 17123-3-2011. Оптика и оптические приборы. Методики полевых испытаний геодезических и топографических приборов. Часть 3. Теодолиты
- «Теодолиты Leica ТМ6100А. Руководство по эксплуатации Leica ТМ6100А 001 РЭ».
