Поверка тепловизора FLIR T600 в Астрахани
Камеры инфракрасные портативные FLIR моделей T600, T600bx (далее по тексту -тепловизоры) предназначены для бесконтактного измерения пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора или персонального компьютера. Поверка тепловизора FLIR T600 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

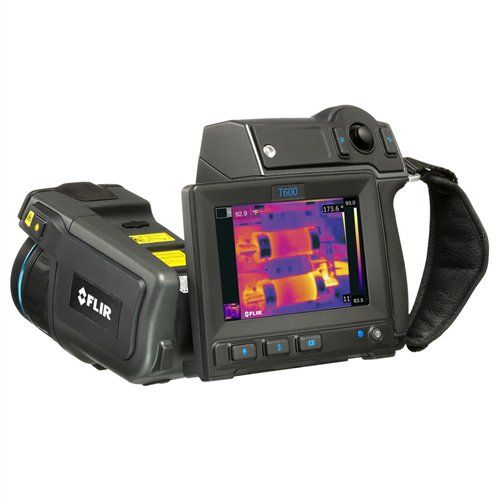

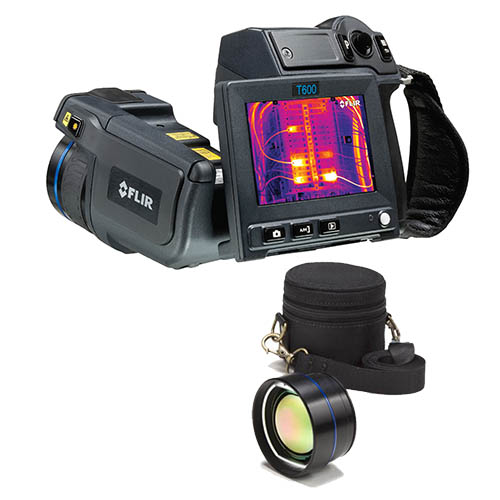

Поверка тепловизора FLIR T600
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора или на мониторе персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA).
Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра. Модели тепловизоров отличаются друг от друга по конструктивному исполнению, техническими характеристиками и сервисными функциями. Тепловизоры модели Т600bx имеют функции сигнализации точки росы и нарушения изоляции, и могут применяться для мониторинга зданий и различных сооружений. Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация, может быть записана на съемную флэш-карту или передана на персональный компьютер через протокол USB или Ethernet.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: встроенное и автономное ПО. Метрологически значимым является только встроенное ПО, которое устанавливается в тепловизор на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» (в соответствии с рекомендацией по метрологии Р 50.2.077-2014). Метрологические характеристики тепловизоров оценены с учетом влияния на них встроенного ПО.
Пакеты автономных программ FLIR Tools Mobile/ Tools+/ Remote/ Viewer/ Reporter/ Research IR/ IR-Monitor и т.д. устанавливаются на персональный компьютер или мобильное устройство и предназначены для анализа сохраненных в тепловизоре изображений, составления различных отчетов по данным измерений, научных исследований и т. д.
Идентификационные данные встроенной части ПО приведены в таблице
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО ( ) | 4.8.2 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
Основные достоинства и функции тепловизора FLIR T600:
- Высокоточное инфракрасное изображение (ИК) – имеет высокую контрастность и разрешение в 480×360 пикселей и четырехкратный цифровой zoom.
- Новейшая система совмещения полей зрения инфракрасной камеры и камеры реального изображения для более детальной документации.
- Система Wi-Fi Connection позволяющая посылать изображения и данные на смартфон или планшетный компьютер с операционными системами Apple или Android™, с помощью встроенного программного обеспечения FLIR Tools Mobile.
- Высокоточные температурные измерения – каждый тепловизор имеет заводскую калибровку и точность 2% от результата измерений.
- Температурный диапазон от -20°C до 650°C.
- Растягиваемое изображение, функция картинка в картинке и технология Thermal Fusion – позволит создавать профессиональные, очень подробные отчеты с дополнением ИК изображения реальным, или встраивать их друг в друга.
- Зарекомендовавшая себя технология METERLiNK® – передает по беспроводной технологии данные измерений с электронных клещей или влагомера ExTech.
- Возможность записи голосовых комментариев через гарнитуру Bluetooth. Можно дополнять изображения своими набросками и подписями через сенсорный экран.
- Запись видео в формате MPEG4 — вы можете записывать видео инфракрасного, или реального изображения прямо на карту памяти SD.
- Транслирование видео в формате MPEG4 в реальном времени через
Поверка осуществляется по документу МП 60108-15 «Камеры инфракрасные портативные FLIR моделей T600, T600bx. Методика поверки», утвержденной ФГУП «ВНИИМС» 21.07.2014 г.
Основные средства поверки:
— источники излучения в виде моделей черного тела (в т.ч. и протяженные), эталонные 2-го разряда по ГОСТ 8.558-2009 с рабочим диапазоном воспроизводимых температур от минус 40 до плюс 650 °С.
Сведения о методах измерений приведены в соответствующем разделе Руководства по эксплуатации на тепловизоры.
Нормативные и технические документы, устанавливающие требования к камерам инфракрасным портативным FLIR моделей T600, T600bx
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 8.619-2006 ГСИ. Приборы тепловизионные измерительные. Методика поверки.
