Поверка трансформатора тока ТЛМ-10 в Астрахани

Назначение: для передачи сигнала измерительной информации измерительным приборам и для использования в цепях защиты, применяются в комплектных распределительных устройствах (КРУ) в сетях напряжением 10 кВ переменного тока промышленной частоты.

Заменен в 2005 г. на 2473-05

Поверка трансформатора тока ТЛМ-10

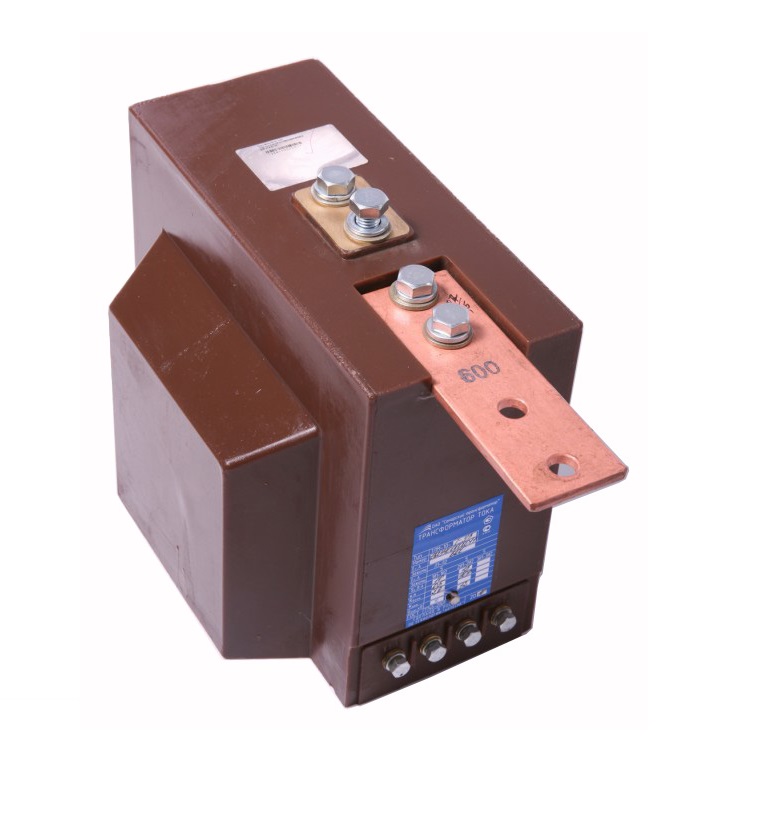

Трансформаторы тока ТЛМ-10 являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Номинальное рабочее напряжение ТЛМ-10 составляет 10 кВ.

Первичная обмотка трансформатора может быть одновитковой, либо многовитковой. Выводы первичной обмотки расположены на верхнем торце трансформаторов, подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов М12. Количество болтов определяется номинальным первичным током. Трансформаторы имеют два сердечника с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами М10 через отверстия в основании. Клеммы выводов вторичных обмоток снабжены закрепляющими винтами Мб. Трансформаторы не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную цепь, обмотка должна быть замкнута медным проводником 2,5 мм² .
